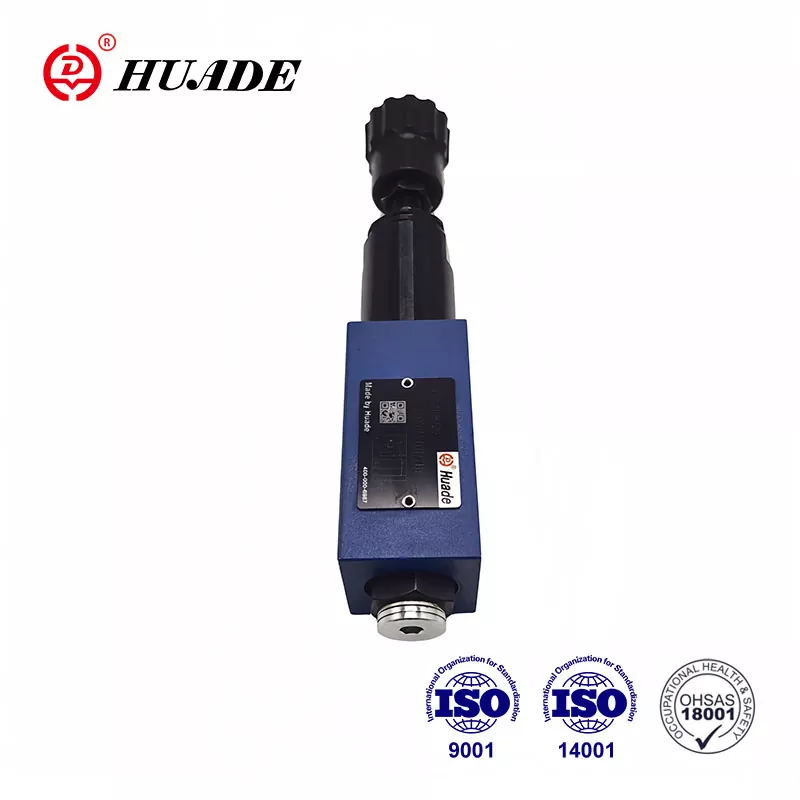

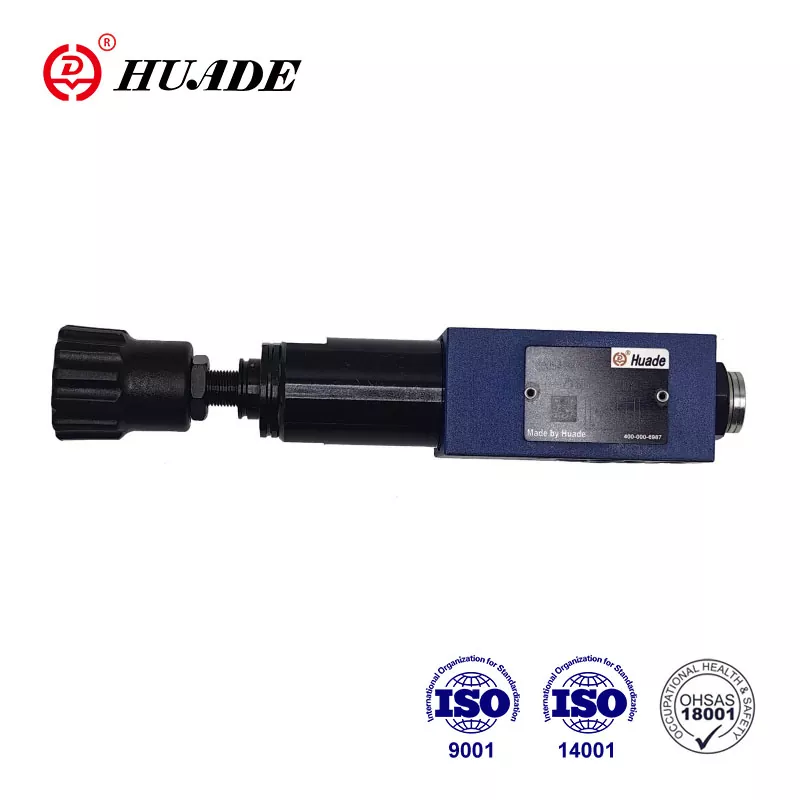

Редуктор притиска ЗДР 6 Д

Хуаде Хидраулиц је основан 1979. године. Увођењем технологије из Рекротх-а, Хуаде Хидраулиц се сада развио у најмоћнијег произвођача хидраулике у Кини. Редукциони вентил ЗДР 6 Д може заменити исту серију Рекротх производа. Има 3 елемента за подешавање са дизајном сендвич плоче. У поређењу са другим сличним производима, Хуаде® вентили за смањење притиска имају стабилније перформансе у овој области. Хуаде Хидраулиц се фокусира на практичност уз одржавање одређеног нивоа квалитета, тако да његови производи освајају широко признање на тржишту уз нижу цену.

Параметар производа редукционог вентила ЗДР 6 Д

Карактеристике производа и примена вентила за смањење притиска ЗДР 6 Д

Карактеристике:

▶ Дизајн сендвич плоче

▶ 4 степена притиска

▶ 3 елемента за подешавање:

. Окретно дугме

. Рукав са шестоуглом и заштитним поклопцем

. Окретно дугме које се може закључати са скалом

▶ Смањење притиска у портовима А, Б или П

▶ Неповратни вентил, опционо

▶ Шема прикључка према ДИН 24 340, облик А, ИСО 4401 и ЦЕТОП - РП 121Х

апликација:

Редукциони вентил типа ЗДР 6 Д се користи за смањење притиска у систему.

1. Секција и симбол редукционог вентила ЗДР 6 Д

Редукциони вентили типа ЗДР 6 Д.. су 3-смерни редуктори притиска са директним управљањем дизајна сендвич плоча са функцијом растерећења притиска на секундарној страни. Вентил за смањење притиска се у основи састоји од кућишта (1), контролног калема (2), компресијске опруге (3) и елемента за подешавање (4) као и опционог неповратног вентила.

Секундарни притисак се подешава елементом за подешавање притиска (4).

Модел "ЗДР6ДА"

У мировању, вентил је нормално отворен и течност може несметано да тече од прикључка А до прикључка А1. Притисак у прикључку А1 је истовремено преко контролног вода који се налази у подручју калема насупрот опруге за притисак (3). Када притисак у прикључку А1 премаши ниво притиска који је подешен на опруги за притисак (3), контролни калем (2) се помера у контролни положај наспрам компресијске опруге (3) и одржава подешени притисак у прикључку А1 константним.

Контролни притисак и пилот уље се узимају из прикључка А1 преко контролног вода.

Ако притисак у прикључку А1 још више порасте услед спољашњих сила, контролни калем (2) се још више помера према притисној опруги (3).

Ово доводи до отварања путање протока на прикључку А1 кроз контролно земљиште (9) на контролном калему (2) до резервоара. Довољно течности тада тече у резервоар како би се спречило даље повећање притиска. Опружна комора (7) се увек испушта у резервоар споља преко бушења (6) до отвора Т (И).

Прикључак за манометар (8) омогућава праћење секундарног притиска на вентилу.

Могуће је уградити неповратни вентил за слободан проток у прикључке А1 до А у верзији „ДА“

Модели „ДП“ и „ДБ“

У моделу „ДП“, притисак се смањује у прикључку П1. Контролни притисак и пилот уље се узимају интерно са прикључка П1.

Код модела „ДБ“, притисак у прикључку П1 је смањен, а пилот уље се узима из прикључка Б.

Пажња!

У моделу ДБ, мора се обезбедити да притисак у прикључку Б није већи од подешеног притиска када је смерни вентил у положају П до А. У супротном, притисак у прикључку А ће бити смањен.

структура ЗДР 6 ДА1-40Б

Симболи ЗДР 6 ДП...-40Б
