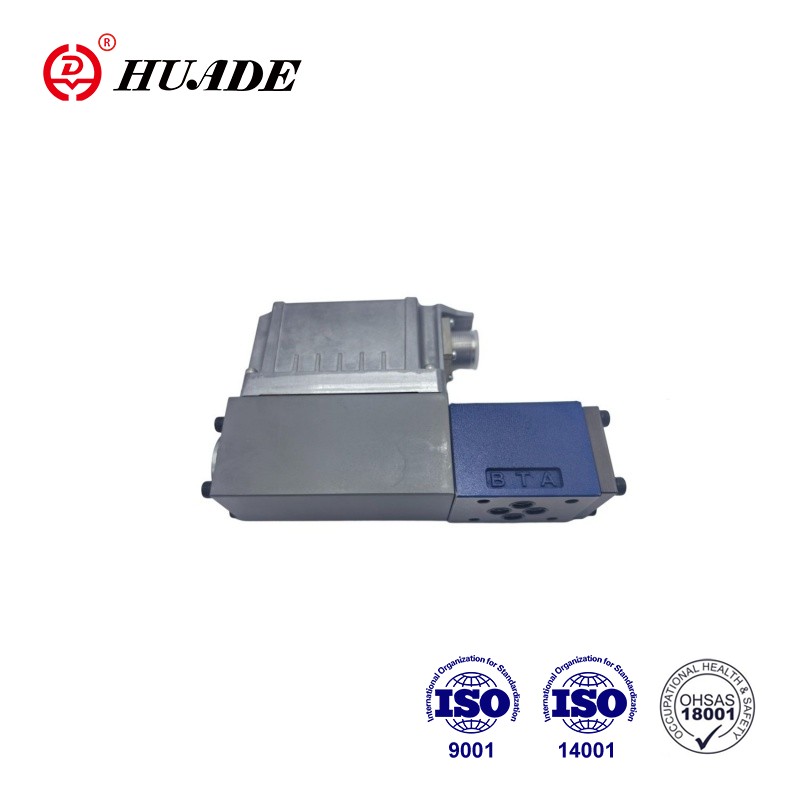

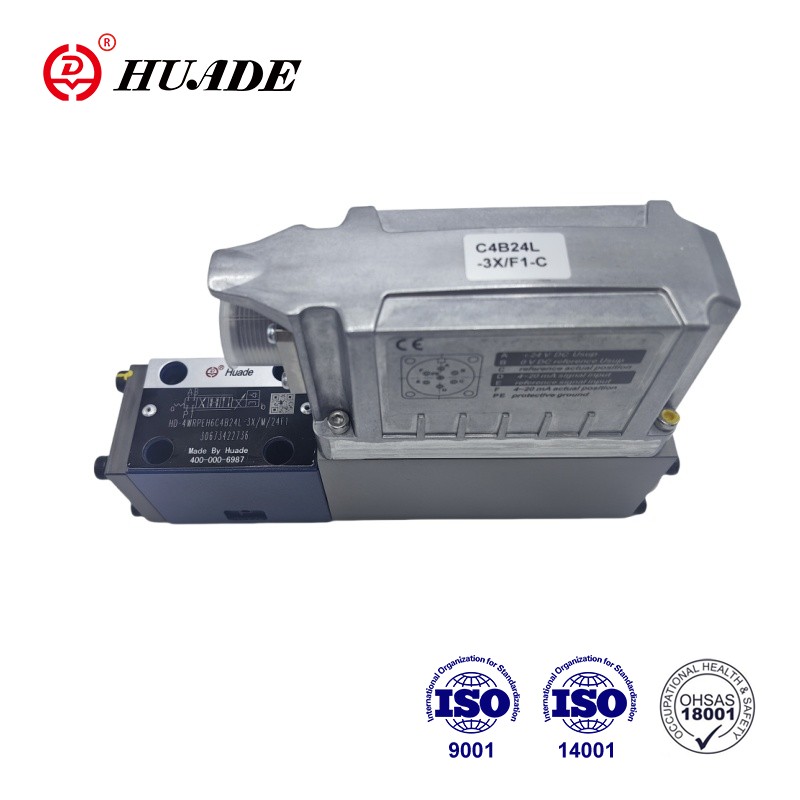

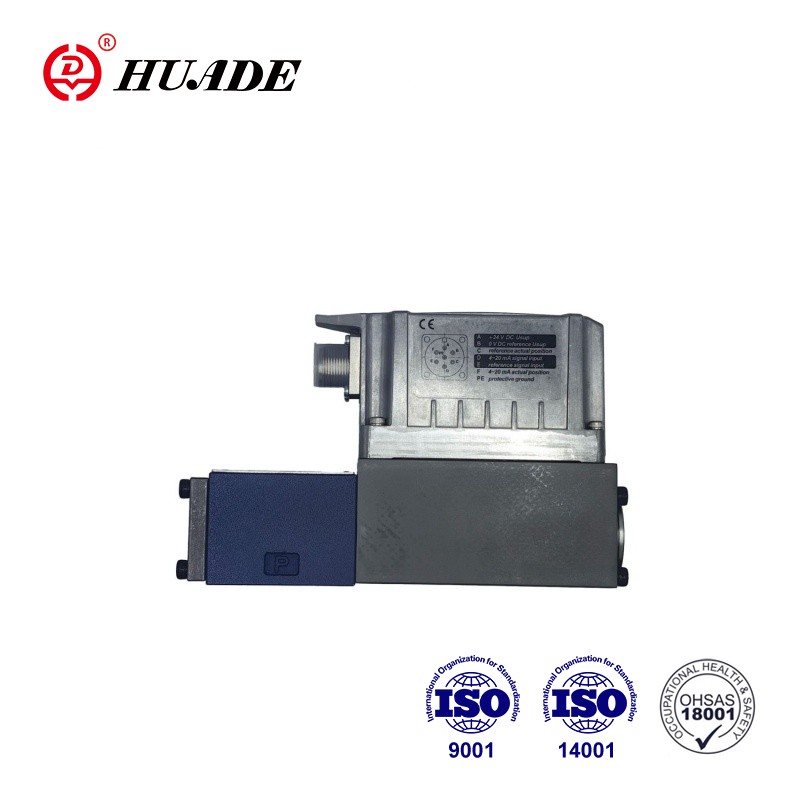

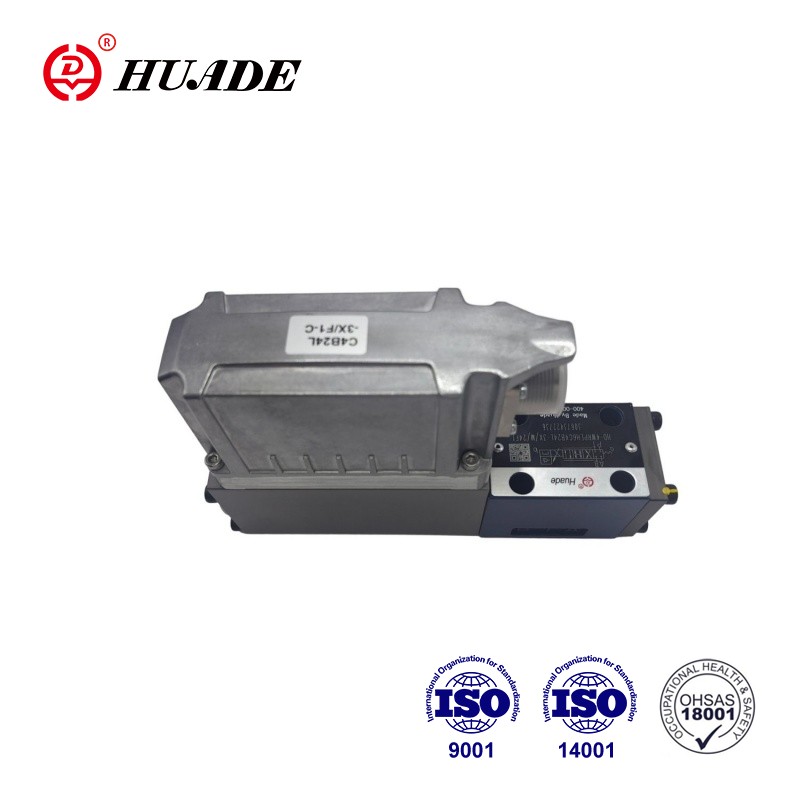

Вентили типа 4ВРПЕХ 6-3Кс су регулациони вентили са директним управљањем са електричном повратном спрегом о положају и интегрисаном електроником (ОБЕ). Пропорционални усмерени серво вентил 4ВРПЕХ 6-3Кс је регулациони вентил високе прецизности који комбинује пропорционалну технологију са серво технологијом. 4ВРПЕХ 6-3Кс се широко користи у различитим токовима процеса и операцијама опреме, као што су хидраулички системи у нафтној, хемијској, металуршкој и другим индустријама за контролу различитих токова процеса и операција опреме.
| Технички подаци | ||
| генерал | ||
| Врста везе | Монтажа на подлогу | |
| Портинг паттерн | ИСО 4401-03-02-0-05 | |
| Тежина (кг) | 2.9 | |
| Положај уградње | Било који | |
| Опсег температуре околине (°Ц) | –20 … +60 | |
| Транспортна температура (°Ц) | –30 … +80 | |
| Максимално време складиштења (године) | 1 | |
| Максимална релативна влажност (без кондензације) (%) | 95 | |
| Класа заштите према ЕН 60529 | ИП65 (ако се користе одговарајући и правилно монтирани спојни конектори) | |
| Максимална температура површине (°Ц) | 150 | |
| МТТФД вредност према ЕН ИСО 13849 (године) | 150 (за више детаља погледајте технички лист 08012) | |
| Његови тестови према ДИН ЕН 60068-2-6 | ▶ Без пригушне плоче | 10 ... 2000 Хз / максимално 10 г / 10 циклуса / 3 осе |
| ▶ Са пригушном плочом 1) | 10 ... 2000 Хз / максимално 10 г / 10 циклуса / 3 осе | |
| Испитивање буке према ДИН ЕН 60068-2-64 | ▶Без пригушне плоче | 20 … 2000 Хз / 10 гРМС / 30 г пик / 30 мин. / 3 оси |
| ▶ Са пригушном плочом 1) | 20 ... 2000 Хз / 10 гРМС / 30 г врх / 24 х / 3 осе | |
| Транспортни удар према ДИН ЕН 60068-2-27 | ▶ Без пригушне плоче | 15 г / 11 мс / 3 шока / 3 осе |
| ▶ Са пригушном плочом 1) | 15 г / 11 мс / 3 шока / 3 осе | |
| Шок према ДИН ЕН 60068-2-27 | ▶ Са пригушном плочом 1) | 35 г / 6 мс / 1000 шокова / 3 осе |
| Усклађеност | ▶ ЦЕ према ЕМЦ директиви 2014/30/ЕУ, испитано према | ЕН 61000-6-2 и ЕН 61000-6-3 |
| ▶ РоХС директива | 2011/65/ЕУ | |
| Хидраулични | ||||||
| Максимални радни притисак | ▶ Прикључци А, Б, П (бар) | 350 | ||||
| ▶ Отвор Т (бар) | 250 | |||||
| Хидраулична течност | Погледајте табелу на страни 7 | |||||
| Опсег вискозитета | ▶ Препоручено (мм2/с) | 20 … 100 | ||||
| ▶ Максимално дозвољено (мм2/с) | 10 … 800 | |||||
| Опсег температуре хидрауличног флуида (проточно) (°Ц) | -20 … +70 | |||||
| Максимални дозвољени степен контаминације хидрауличног флуида; класа чистоће према ИСО 4406 (ц) | Разред 18/16/13 3) | |||||
| Називни проток (∆п = 35 бара по контролној ивици) 4) (Л/мин) | 4 | 12 | 15 | 24/25 | 40 | |
| Ограничење употребе (∆п) у погледу преласка на безбедно (вредности се примењују на збирну ивицу) | ▶ Симболи Ц3, Ц5, Ц (бар) | 350 | 350 | 350 | 350 | 160 |
| ▶ Симболи Ц1, Ц4 (бар) | 350 | 350 | 280 | 250 | 100 | |
Карактеристике:
▶Поуздан - доказан и робустан дизајн
▶Сигуран - сигуран положај контролног колута у искљученом стању
▶Енергијски ефикасан - нема потребе за пилотским уљем
▶Висок квалитет - контролни калем и чаура у серво квалитету
▶Флексибилан - погодан за контролу положаја, брзине и притиска
▶Прецизно - висока осетљивост одзива и мала хистереза
▶ИО-Линк интерфејс, опционо. Употреба вентила са ИО-Линк-ом као запорног елемента до категорије 3, ПЛ д према ЕН 13849-1.
апликација:
Пропорционални усмерени серво вентил 4ВРПЕХ 6-3Кс има широку примену у области индустријске аутоматизације, ветротурбина, управљања машинама, инжењерских машина, ваздухопловства, бродоградње и бродоградње.
Прилог
ХД-4ВРПЕХ вентил високог одзива се углавном састоји од:
▶ Кућиште вентила са контролном калемом и чахуром у серво квалитету (1)
▶ Управљачки соленоид са сензором положаја (2)
(опционо са заштитном мембраном за електронику (5))
▶ Уграђена електроника (ОБЕ) (3) са аналогним или ИО-Линк интерфејсом (4) (опционо са пригушењем
плоча (6)
Функција
Интегрисана електроника (ОБЕ) упоређује наведену вредност команде са стварном вредношћу положаја. У случају одступања у регулацији, активираће се соленоид хода. Због промењене силе соленоида, контролни калем је подешен према опруги. Ход/контролни попречни пресек калема се контролише пропорционално вредности команде. У случају унапред подешене вредности команде на 0, електроника подешава контролну калем према опруги у централни положај. У деактивираном стању, опруга је максимално ненапета и вентил је у сигурном положају.
Сигурносна функција (ИО-Линк искључивање)
Искључивањем напона напајања на ИО-Линк мастер-у (класа Б-порт), пинови 2 и 5, ИО-Линк вентил се може безбедно искључити. Након искључивања напона напајања, контролни калем вентила се поставља у положај без грешке. Да би се такође гарантовао хидраулички предуслов за сигурносно гашење, мора се узети у обзир и преклапање контролног калема/чауре.
Довољно преклапање је гарантовано симболима Ц3, Ц5, Ц4 и Ц1.
Сигурно затварање није део ИО-Линк вентила и мора се узети у обзир за сигуран дизајн машине.
Контролно искључивање соленоида
У случају следећих грешака, управљачки соленоиди се искључују од стране интегрисане електронике (ОБЕ) и управљачки калем се поставља у положај без квара:
▶ Пад испод минималног напона напајања
▶ Само на интерфејсу „Ф1“:
– Пад испод минималне тренутне командне вредности од 2 мА (укључујући прекид кабла линије командне вредности (струјна петља))
▶ Само на интерфејсу "Л1":
– Омогући неактиван прекид комуникације (пас чувар)
– У случају интерне грешке ИО-Линк-а
▶ Само на интерфејсу "Ц6":
– Поред тога, отпустите неактивно
Пригушна плоча "Д"
Пригушна плоча смањује амплитуде убрзања на електроници у возилу (фреквенције >300 Хз).
Напомена:
Употреба пригушне плоче се не препоручује за апликације са углавном нискофреквентном побудом
Заштитна мембрана за електронику "-967"
Да би се спречило стварање кондензата у кућишту интегрисане електронике (ОБЕ), може се користити заштитна мембрана електронике (5).
Препоручује се за употребу ван индустријских стандардних услова са високом влажношћу ваздуха и значајним цикличним променама температуре (нпр. на отвореном).
Симболи за Пропорционални усмерени серво вентил 4ВРПЕХ 6-3Кс
