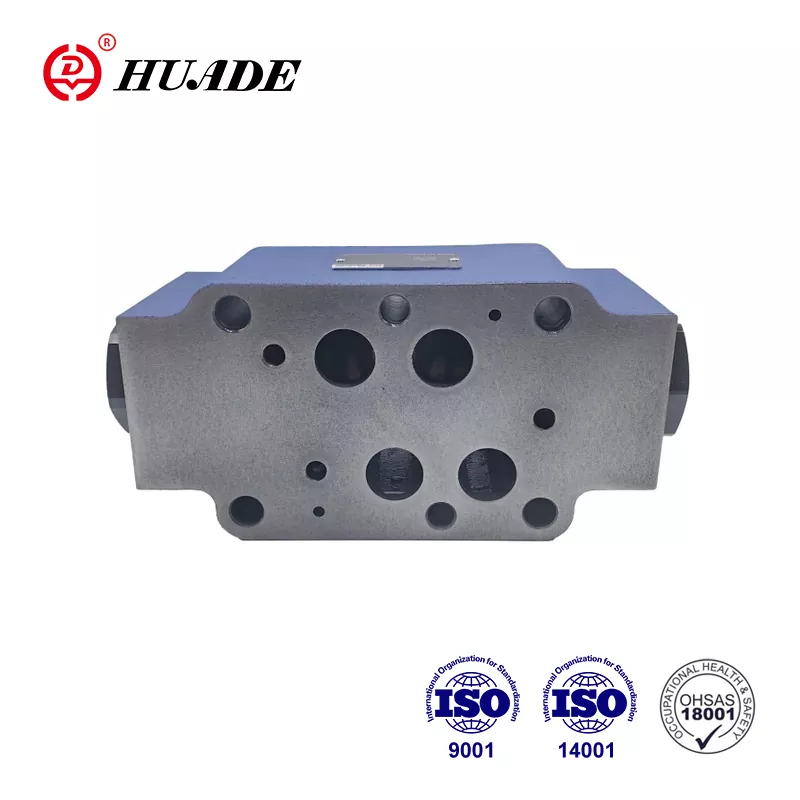

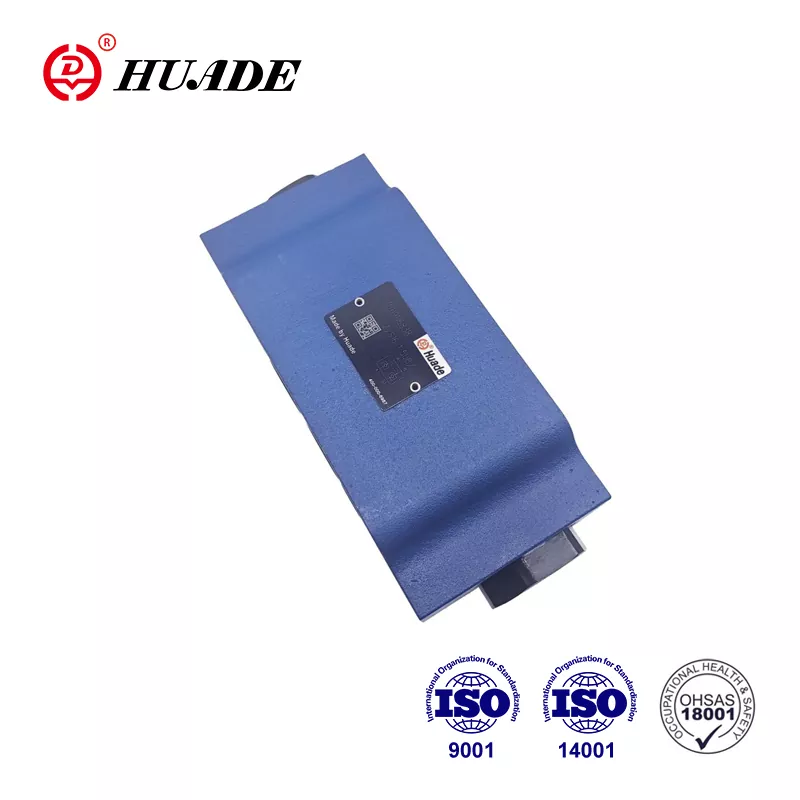

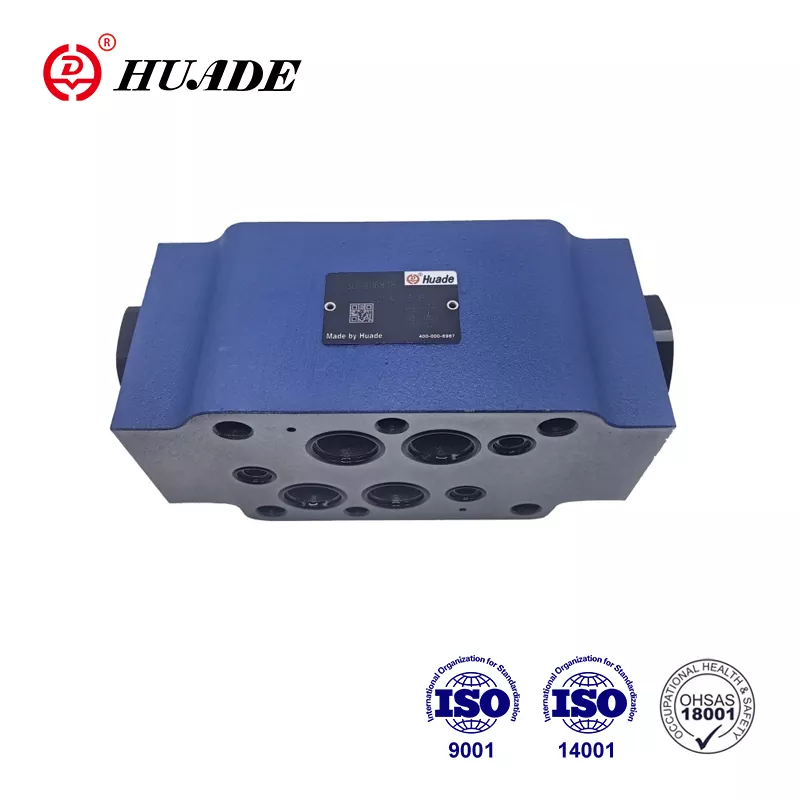

Сендвич плоча неповратног вентила З2С 22

Као водећи кинески произвођач хидрауличне трансмисије и технологије управљања, Хуаде има два дугорочна искуства сарадње са Рекротх-ом. Хуаде® неповратни вентили З2С 22 су конкурентни са добро познатим производима доброг квалитета и ниже цене. Фабрика је прошла ИСО9001, ИСО14001 и ОХ САС18001. Хуаде® неповратни вентили су напреднији у технологији и издржљивији од сличних производа у овој линији. То је добро познат национални бренд у Кини. Хуадеови хидраулични вентили се широко користе у војној индустрији и другим областима због врхунских перформанси.

Параметар производа сендвич плоче неповратног вентила З2С 22

Карактеристике производа и примена сендвич плоче неповратног вентила З2С 22

Карактеристике:

▶ За употребу у вертикалним склоповима за слагање

▶ За непропусно затварање једног или два сервисна прикључка

▶ Шема преноса на Дин 24 340 облик А, ИСО4401 и ЦЕТОП - РП 121Х

апликација:

Неповратни вентил З2С 22 се користи за вертикално слагање. Може заптити један или два радна отвора за уље без цурења по потреби.

Функције, пресеци, симболи сендвич плоче неповратног вентила З2С 22

Хидраулични пилотски неповратни вентили З2С 22 су нова серија са дизајном сендвич плоча. Користе се за затварање једног или два сервисна прикључка без цурења, чак и на дуже временске периоде. Слободан проток се јавља од А1 до А2 или Б1 до Б2. Проток у А1 Б1 у супротном смеру је блокиран. Када течност тече од А1 до А2, калем се притиска и гура удесно, чиме се отвара кугласти вентил   који затим отвара клапну. Да би се обезбедило правилно затварање вентила, сервисни портови А2 Б2 смерног вентила морају бити повезани са резервоаром у неутралном положају.

Симбол З2С

Типичан пример кола за З2С
