Компензатор притиска мерача ЗДЦ

Принцип радног вентила ЗДЦ заснован је на механизму компензације за гас за гашење и притисак. Компензатор притиска мерача ЗДЦ се обично користи заједно са пропорционалним смерним вентилом ВРЗ да подеси проток контролом отварања порта за гас, док користите компензатор притиска да би се притисак притискао пре и после констанције тлака пре и после порт-а. То чини брзину актуатора нетакнута променама оптерећења, побољшавајући тачност стабилности и контроле система.

Product parameter of Meter-in Pressure Compensator ZDC

Функција производа и примена компензатора притиска метра ЗДЦ

Карактеристике:

▶ Надокнада оптерећења у лучком П до А или П до Б преко уграђеног шатла вентила

▶ Двосмерна верзија "П '

▶ 3-смерна верзија "П Т" (НС10-25)

▶ Контрола протока Када радите заједно са пропорционалним смерним вентилом

Примена:

Компензатор притиска мерача ЗДЦ се широко користи у металуршким машинама, металуршким машинама, металуршким машинама.

Функција и пресек компензатора притиска метра ЗДЦ

Компензатор притиска мерача ЗДЦ вентили су директни компензатори притиска притиска 2 или тросмерни дизајн.

Користе се за компензацију оптерећења као компензатор притиска метра у каналу П.

Ови вентили се у основи састоје од становања (1), калема за контролу (2), опруга компресије (3) са пролећним празнином (4) и поклопцем (5) са интегрисаним превозним вентилом (6).

Спринг цомпрессион (3) има контролну калему (2) у отвореном положају од П1 до П, када је диференцијал притиска П1 до А1 или П1 до Б1 мањи од 1,0 МПа.

Ако диференцијал притиска прелази 1.О МПА, тада се контролна калем (2) помера улево док се не врати диференцијал притиска.

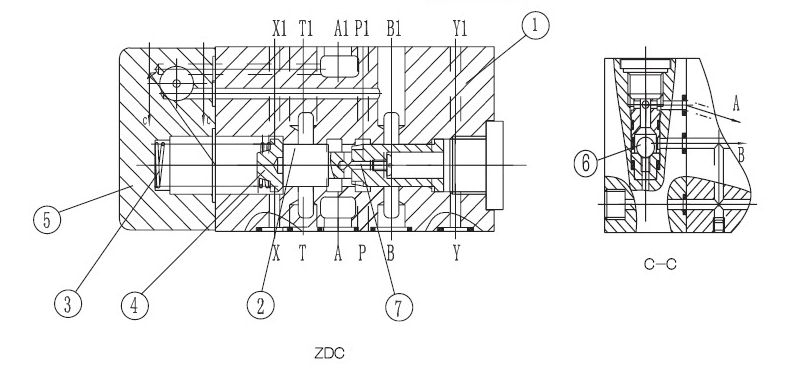

Структура Компензатор притиска мерача ЗДЦ

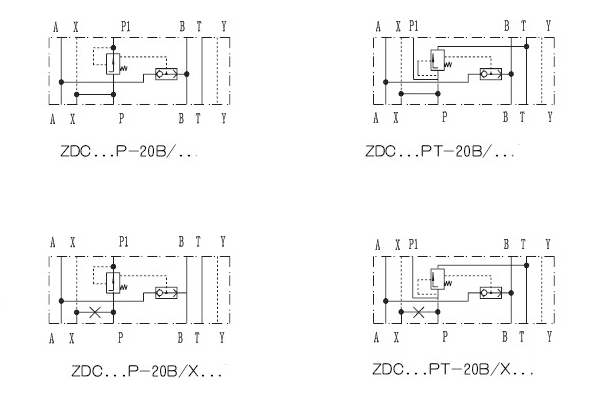

Симболи компензатора притиска метра ЗДЦ
