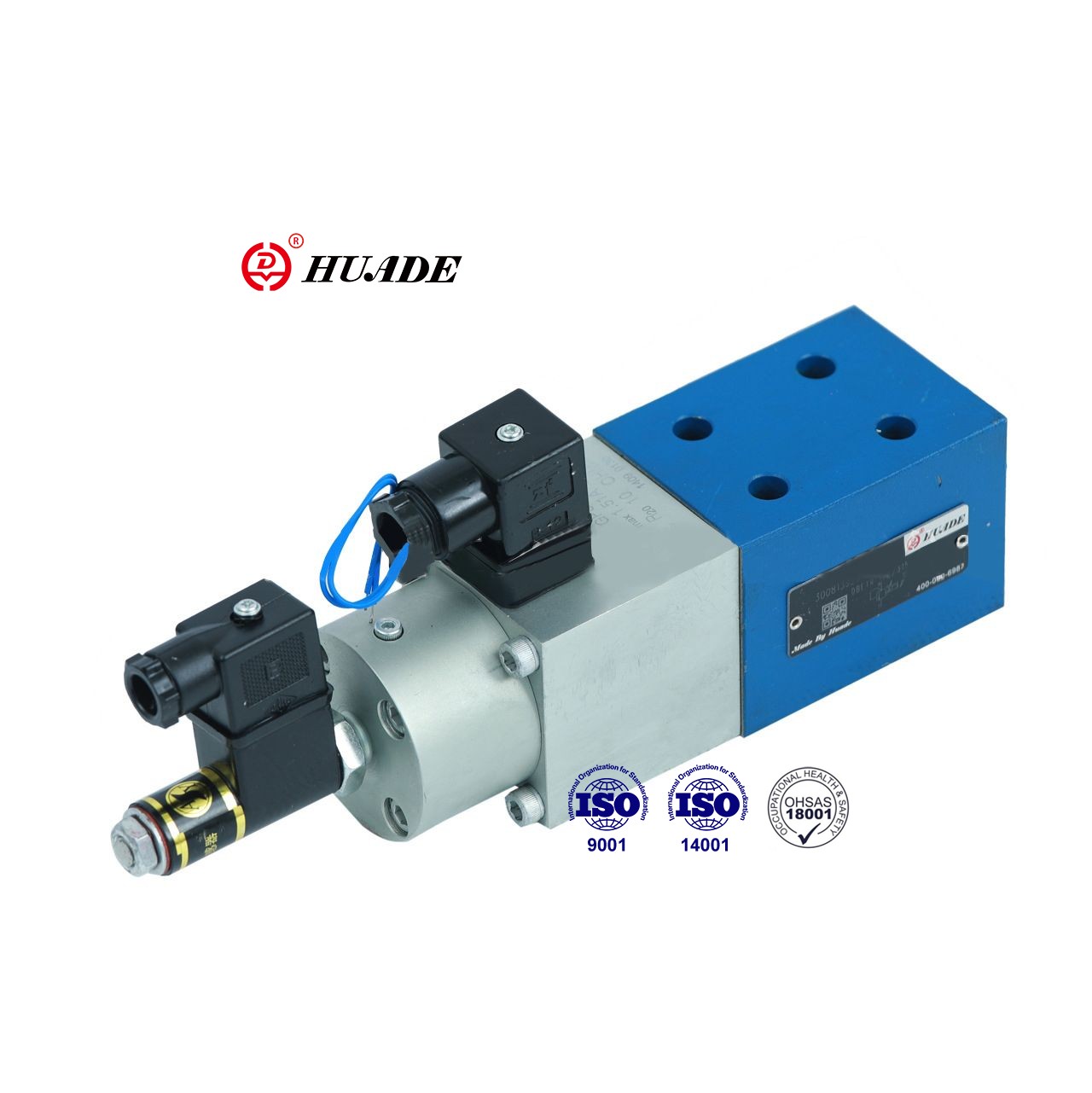

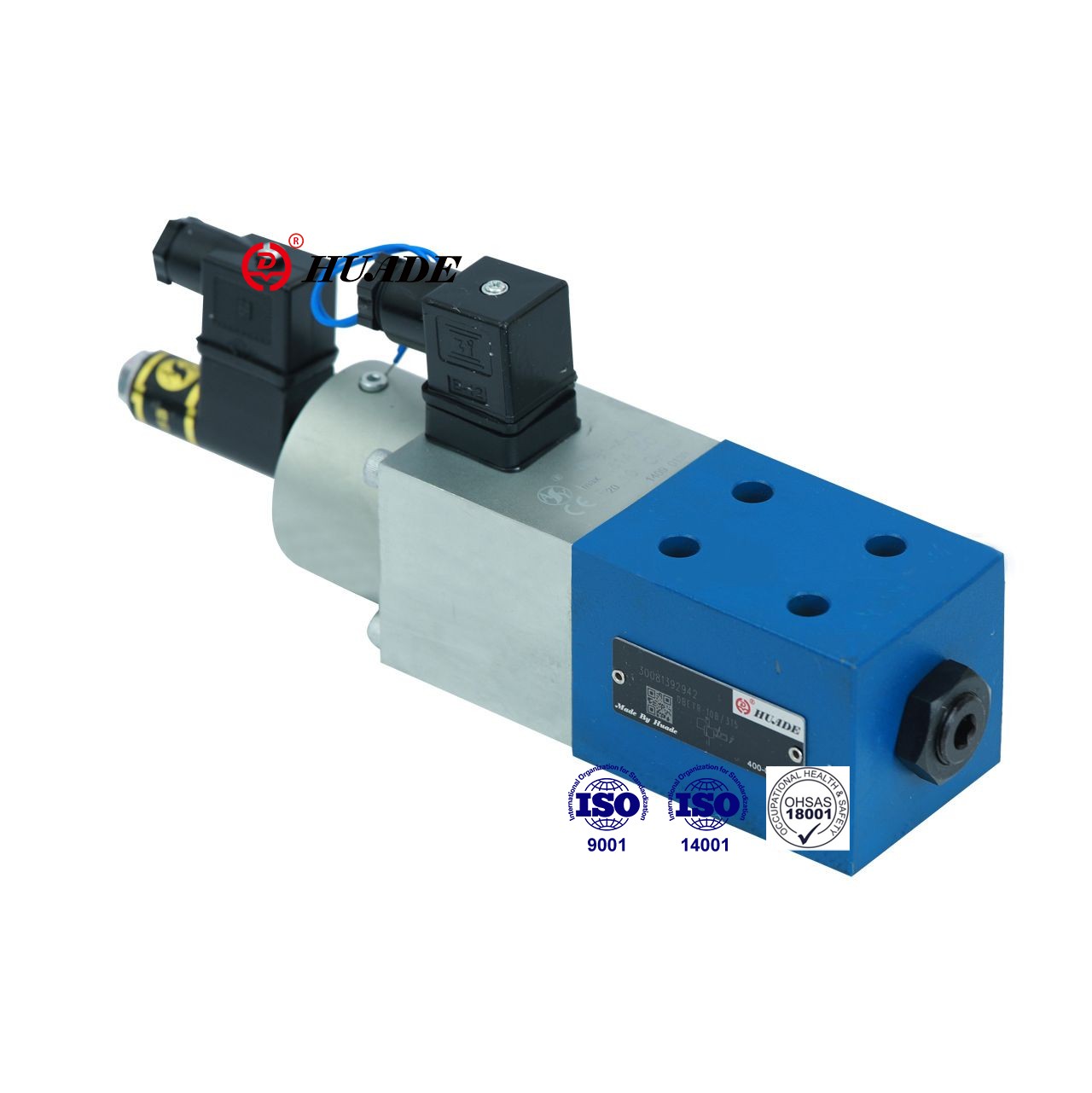

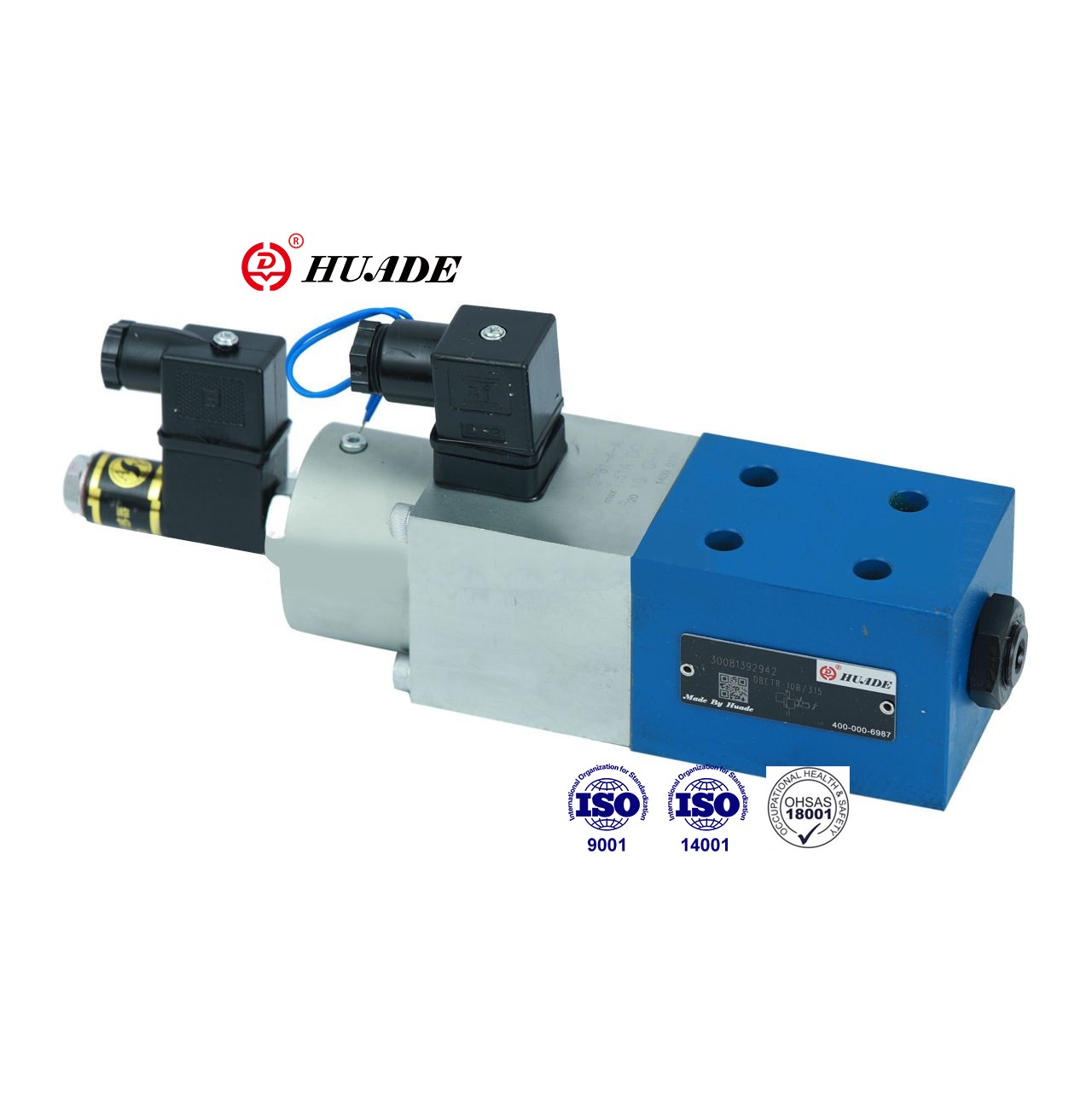

Овај пропорционални вентил за смањење притиска ДБЕТР регулише притисак пропорционално вредности електричне команде. ДБТР вентил се широко користи у затвореним системима са системом даљинског управљања притиском. Хуадеови ДБЕТР вентили користе исте стандарде као и Рекротх производи. Овај пропорционални вентил притиска ДБЕТР може заменити производе из исте серије, а цена је релативно приступачна.
| Хидраулични | |||
| Макс. подесиви притисак (МПа) | Степен притиска 2,5 МПа | 2.5 | |
| Степен притиска 8,0 МПа | 8 | ||
| Степен притиска 18,0 МПа | 18 | ||
| Степен притиска 31,5 МПа | 31.5 | ||
| Мин. подесиви притисак (МПа) | (види карактеристичне криве) | ||
| Макс. радни притисак (МПа) | прикључак Т (са подешавањем притиска) | 0.2 | |
| прикључак Т (без подешавања притиска) | 10 | ||
| лука П | 31.5 | ||
| Макс. проток (Л/мин) | Степен притиска 25 | 10 | |
| Степен притиска 80 | 3 | ||
| Степен притиска 180 | 3 | ||
| Степен притиска 315 | 2 | ||
| Степен контаминације (μм) | ≤20 (препорука 10) | ||
| Хистереза (%) | < 1 од макс. подесиви притисак | ||
| Поновљивост (%) | < 0,5 мак.подесивог притиска | ||
| Линеарност (%) | 180; Степен притиска од 3 до 18 МПа | ≤ 1,5 максималног подесивог притиска | |
| 315; Степен притиска од 6 до 31,5МПа | |||
| Типична варијација (%) | Вентил | ± 3 од макс. подесиви притисак | |
| Електрична контрола | <0,5 | ||
| Степени одговор 0 до 100% (мс) | Време одговора (Пмин-Пмак) | Време одговора (Пмак-Пмин) | |
| Степен притиска 2,5 и 18МПа 0 до 100 | 100 | 50 | |
| Степен притиска 31,5МПа 0 до 100 | 150 | 100 | |
| Течност под притиском | Минерално уље (за НБР заптивку), фосфатни естар (за ФПМ заптивку) | ||
| Опсег вискозитета (мм2/с) | 2,8 до 380 | ||
| Опсег температуре флуида под притиском (°Ц) | -20 до+70 | ||
| Положај уградње | опционо | ||
| Тежина (кг) | 4 | ||
| Елецтрицал | ||||
| Повезано појачало | ВТ-5003С30 | |||
| Напон напајања | ДЦ | |||
| Отпор завојнице (Ω) | Хладна вредност на 20 °Ц | 10 | ||
| Макс. топла вредност | 13.9 | |||
| (радно стање) Дужност | Континуирано | |||
| Температура флуида под притиском (°Ц) | +50 | |||
| Напон појачала | путују у потпуности | 24±10% | ||
| комутирају три електрична извора | 24 до 35 | |||
| Макс. потрошња енергије (ВА) | 50 | |||
| Отпор завојнице на 20°Ц (Ω) | 1 | 11 | 111 | |
| 56 | 56 | 112 | ||
| Индуктивност (трансдуктор) (мХ) | 6 до 8 | |||
| Фреквенција осцилатора (претворник) (КХз) | 2.5 | |||
| Заштита према ДИН 40 050 | ИП65 | |||
Карактеристике:
▶Мала хистереза
▶Добра поновљивост,
▶Електрична контрола положаја преднапона опруге у затвореној петљи
▶Пропорционално активирање соленоида са индуктивним сензором положаја (избалансиран притисак)
▶Контрола вентила и електронике из једног извора
апликација:
Пропорционални вентил за смањење притиска ДБЕТР има широку примену у различитим областима као што су лака индустрија, алатне машине, металургија итд.
Вентил се у основи састоји од кућишта (1), пропорционалног соленоида (2) са индуктивним позиционим претварачем (3), седишта вентила (4) и отвора вентила (5)
Притисак се подешава подешавањем потенциометра вредности команде (0 до 9 В). Подешавањем командне вредности долази до затезања опруге за притисак преко електронских команди и пропорционалног соленоида (2). Затезање тлачне опруге (6), односно положај опружне плоче (7), одређује се индуктивним позиционим претварачем (3). Сва одступања од вредности команде се коригују позиционом контролом затворене петље.
Употреба овог принципа елиминише ефекат трења соленоида.
Предности:
- Ниска хистереза
- Добра поновљивост
Симболи пропорционалног вентила за смањење притиска ДБЕТР
