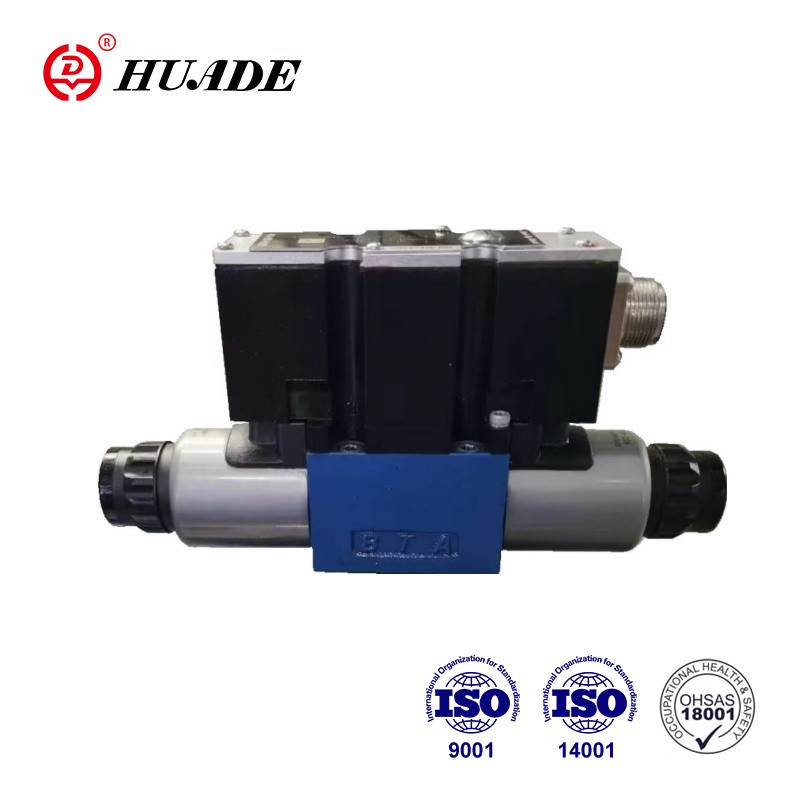

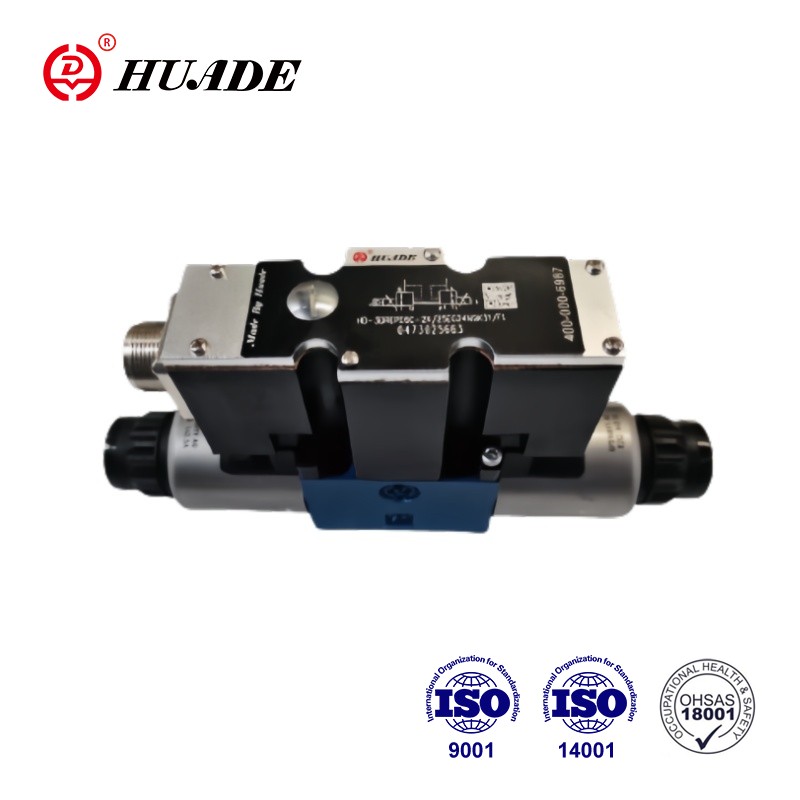

Тросмерни редуктор притиска тип 3ДРЕП6-2Кс...се директно покреће пропорционалним соленоидима. Они претварају електрични улазни сигнал у излазни сигнал пропорционалног притиска. Пропорционални соленоиди су управљиви мокри пин ДЦ соленоиди са централним навојем и калемом који се може уклонити. Соленоиди се опционо контролишу преко екстерне контролне електронике (тип 3ДРЕП-2Кс) или преко интегрисане контролне електронике (тип 3ДРЕПЕ-2Кс).
| Хидраулични | |||
| Тип вентила | ХД-3ДРЕП | ХД-3ДРЕПЕ | |
| Опсег радног притиска МПа | Лука П | 2 до 10 за степен притиска 1.6 | |
| 3 до 10 за степен притиска 2.5 | |||
| 5 до 10 за степен притиска 4.5 | |||
| Лука Т | 0 до 3 | ||
| Мак.проток Л/мин | 15(△п=5МПа) | ||
| Финоћа филтера (μм) | ≤20 (пожељно≤10) | ||
| Хистереза (%) | ≤5 | ||
| Тачност поновљивости (%) | ≤1 | ||
| Осетљивост одговора (%) | ≤0,5 | ||
| Течност под притиском | Минерално уље или фосфатни естар | ||
| Опсег вискозитета мм2/с | 20~ 380 | ||
| Опсег температуре флуида под притиском (℃) | -20~+80 | ||
| Тежина (кг) | 2 | 2.2 | |
| Елецтрицал | |||
| Електрични подаци, соленоид | |||
| Тип вентила | ХД-3ДРЕП | ХД-3ДРЕПЕ | |
| Тип напона | ДЦ | ДЦ | |
| Називни напон (В) | 24 | ||
| Макс. струја (А) | 1.5 | 2.5 | |
| Отпор соленоида (Ω) | Хладна вредност на 20℃ | 4.8 | 2 |
| Мак.топла вредност | 7.2 | 3 | |
| Дужност (%) | 100 | ||
| Температура завојнице ℃ | до 150 | ||
| Заштита | ИП65 | ||
| Електрична, управљачка електроника | |||
| Појачало | ХД-ВТ-ВСПА2-50-1Кс/Т1 (са 1 рамп тиме) | интегрисана контролна електроника | |
| ХД-ВТ-ВСПА2-50-1Кс/Т5 (са 5 рампи) | |||
| Напон напајања | Називни напон ВДЦ | 24 | |
| Доња гранична вредност В | 19 | ||
| Горња гранична вредност В | 35 | ||
| тренутна потрошња | Имакс А | 1.8 | |
| Импулсна струја А | 4 | ||
Карактеристике:
▶ Директно управљани пропорционални вентили за контролу притиска и смера протока
▶Покреће се преко пропорционалних соленоида са централним навојем и калемом који се може уклонити
▶Ручно пребацивање, опционо
▶Контролни калем са опругом
▶Тип ХД-3ДРЕПЕ са интегрисаном електроником, интерфејс А1
▶Електроника екстерне контроле за тип ХД-3ДРЕП:
▶Аналогно појачало типа ХД-ВТ-ВСПА2-50-1Кс/...у Еуроцард формату
▶Дигитални појачавач тип ХД-ВТ-ВСПД-1-1Кс/. ..у формату еврокарте
▶Електрично појачало типа ХД-ВТ-11118 модуларног дизајна
▶ Електроника вентила и пропорционалне регулације из једног извора
апликација:
Пропорционални редуктор притиска 3ДРЕП6-2Кс има широку примену у аутоматској контроли хидрауличких система у различитим индустријама као што су алатне машине, лака индустрија, металургија и тако даље.
Вентил се углавном састоји од: соленоида (5 и 6), кућишта (1), контролног калема (2) са калемима за мерење притиска (3 и 4) и опционе интегрисане електронике вентила (7).
Када су соленоиди (5 и 6) без напона, контролни калем (2) се држи у свом средишњем положају помоћу компресионих опруга. Контролни калем (2) се директно активира када је један од соленоида под напоном.
Нпр. електромагнетним напајањем (5): калем за мерење притиска (3) и контролни калем (2) се померају удесно пропорционално електричном улазном сигналу. Веза од П до Б и А до Т је преко отвора у облику попречних пресека са прогресивним карактеристикама протока.
Искључивање соленоида (5): контролна калем (2) се враћа у средишњи положај помоћу опруга за притисак. У средњем положају су прикључци А и Б према Т отворени, тако да течност под притиском може слободно да тече у резервоар. Опциона ручна преклапања (9 или 10), омогућавају померање контролног калема (2) без напајања соленоида.
Функција ове верзије вентила са 2 положаја је у основи иста као код вентила са 3 прекидача положаја.
Међутим, 2-позицијски вентили су опремљени само са соленоидом 5 или 6. Утикач (11) је постављен на место другог соленоида
Симболи пропорционалног пропорционалног редукционог вентила 3ДРЕП6-2Кс
