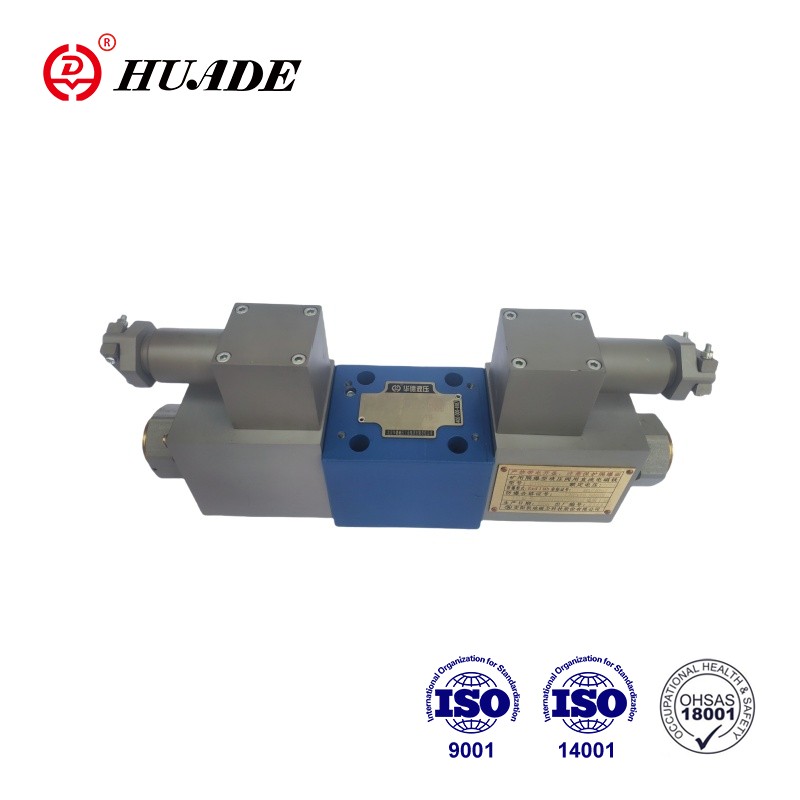

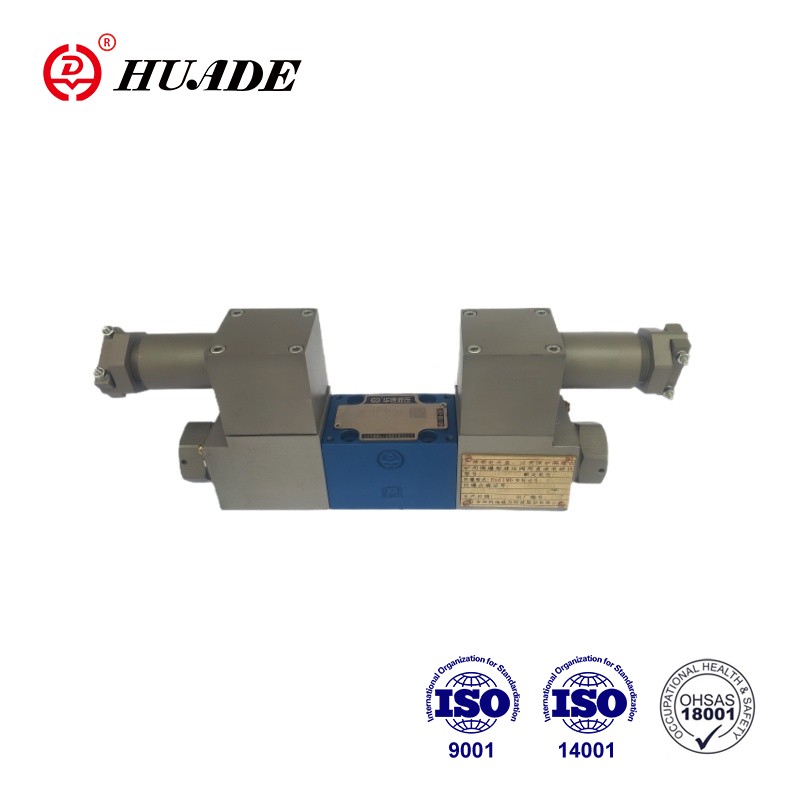

Пропорционални усмерени вентил отпорни на експлозију 4ВРА 10-2Кс

• Карактеристике производа: У складу са ИСО4401
• Спецификације: 4ВРА 10-2Кс серија,
• Апликације: Рудници угља. Петрохемијска индустрија.

Пошаљи упит ПДФ Довнлоад

Опис производа

Пропорционални усмеран вентил отпорна на експлозију 4ВРА 10-2Кс израђен је од висококвалитетних материјала отпорних на корозију и кућиште је направљено од материјала отпорна на експлозију, који се ефикасно описују у утицају експлозије и ерозијом од пламена. Пропорционални вентил отпорна на експлозију пропорционално 4ВРА 10-2Кс прешао је ЦНЕКС сертификат. Хуаде-ов производ отпоран на експлозију примио је доследне похвале на тржишту високим квалитетом и ниском ценом.

Параметар производа Пропорционални усмеран вентил од експлозије 4ВРА 10-2Кс

Хидраулични
Уградња		Необавезно, пожељно хоризонтално
Номинална величина		6	10
Тежина (кг)	4Вра ... 2к	2	6.6
Номинални проток квном на △ п = 10 бара (Л / мин)		7, 15, 26	30, 60
Хистереза (%)		≤5
Реверсални распон (%)		≤1
Осетљивост одговора (%)		≤ 0.5
Мак.Оперативни притисак	Портови А, Б, П (бар)	350
	Порт Т (бар)	210
Течност под притиском		Минерално уље (ХЛ, ХЛП) до ДИН 51524
		Други притисак течности на захтев!
Опсег температуре амбијенталног ваздуха (℃)	4Вра ... 2к	-20 ° Ц до 70 ° Ц (-4 ° Ф до 158 ° Ф)
Распон вискозности (мм²/ с)		20то 380 (пожељно 30 до 46)
Класа чистоће течности		НАС1638 ЦЛАСС9 или ИСО 4406 класа 20/18/15

Електрични
1) СОЛЕНОИДНИ ПОДАЦИ
Врста напона		ДЦ
Сигнал командне вредности за 4ВРА		± 10Вор4 ~ 20МА
Мак.цуррент по соленоиду (а)		2.5	1.5	0.8
Отпорност на соленоидни завојница (ω)	Хладна вредност на 20 ° Ц	2	4.8	19.5
	Мак.варм вредност	3	7.2	28.8
Дужност (%)		ЕД100%
МАКС.ЦОИЛ Температура (℃)		150
Заштита вентила на ЕН60529		ИП 65
2) Контролна електроника
Појачало	4Вра ... 2к	ВТ-ВСПА2 -...- 2к
Напон напајања (В)	Номинални напон	24
	Нижа ограничавајућа вредност	21/22 (4ВРА)
	Горња ограничавајућа вредност	35
Потрошња енергије појачала (А)	Имакс	<1.8
	Струја импулса	3

Функција производа и примена пропорционалних усмераних вентила отпорна на експлозију 4ВРА 10-2Кс

Карактеристике:

▶ Директни пропорционални сразмерни вентил за контролу правца и величине протока

▶ За монтажу подвлачења: Узорак портинског језика у складу је са ИСО4401

▶ активација помоћу пропорционалних соленоида са централном навојем и уклоњивим завојницама

▶ Спринг Цонтратед Цонтрол калем

Примена:

Пропорционални усмерени вентил отпорни на експлозију 4ВРА 10-2Кс се широко користе у рудницима угља. Петрохемијска индустрија.

Функција и конфигурација пропорционалног усмереног вентила отпорна на експлозију 4ВРА 10-2Кс

Вентили се у основи састоје од: тела (1) са површином за монтажу, контролу калема (3) са опругама са компресијом (2), соленоидима (4) са централном нитом.

Са соленоидима (4), де-енергизираним, контролним калемом (3) одржава се у централном положају компресијским опругама (2).

Директни рад калема за контролу (3) енергизирањем једног од пропорционалних соленоида (4) нпр. Контрола праведника соленоида, затим кретање калема за контролу (3) у односу на лево у односу на електрични улазни сигнал и прикључак од П до А и Б до Т-а преко попречних орифце-а са прогресивним карактеристикама протока.

4ВРА (Е) ... А-2Кс 2 преклопљена позициони вентили су, међутим, опремљени само соленоидом "А". Прикључак (6) је постављен на месту на пропорционалној соленоиди "Б".

Симболи пропорционалне усмерене вентила отпорна на експлозију 4ВРА 10-2Кс
