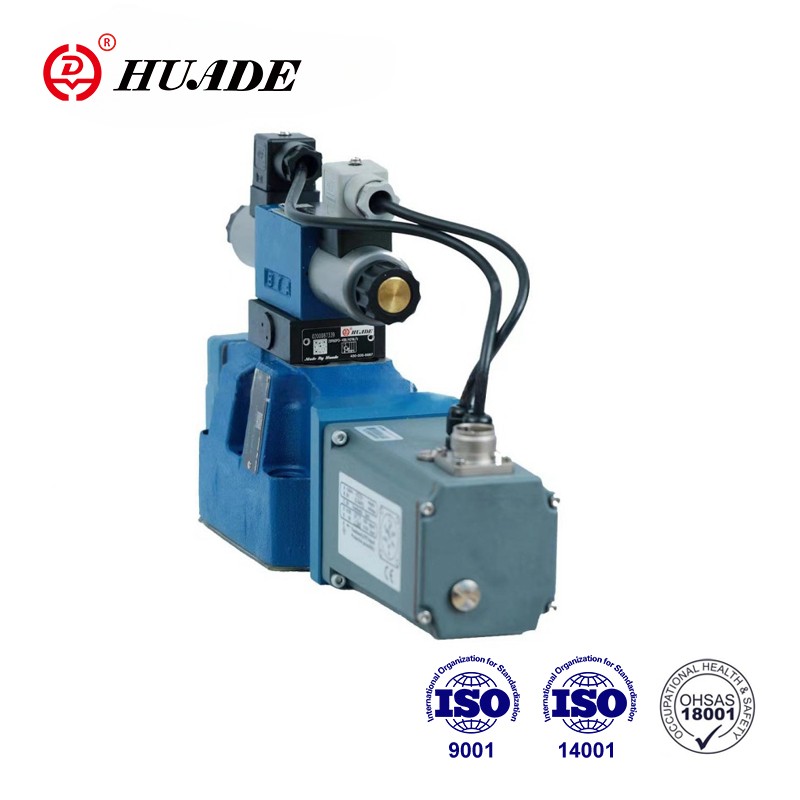

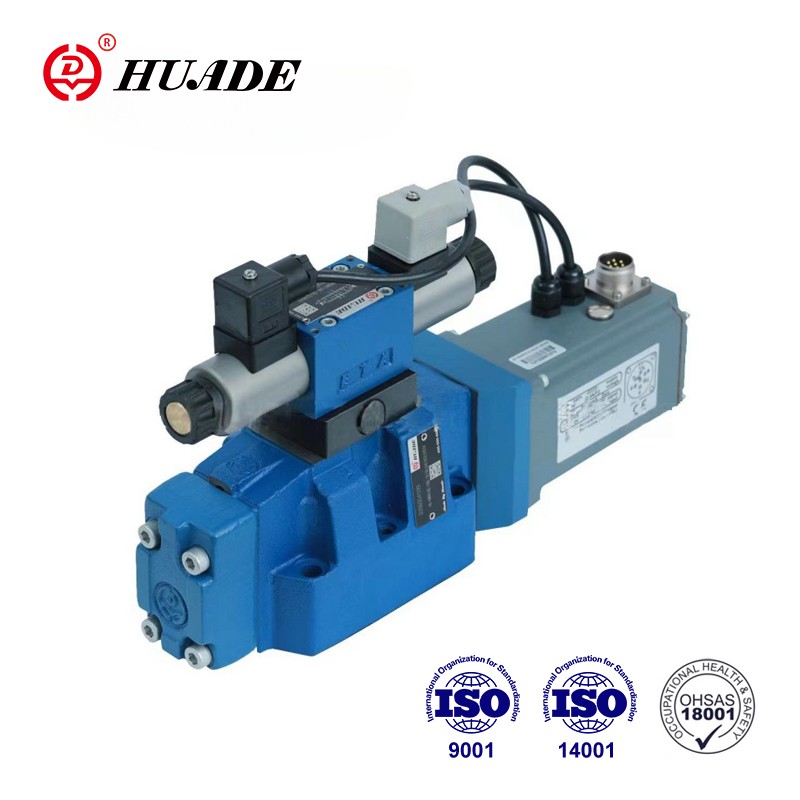

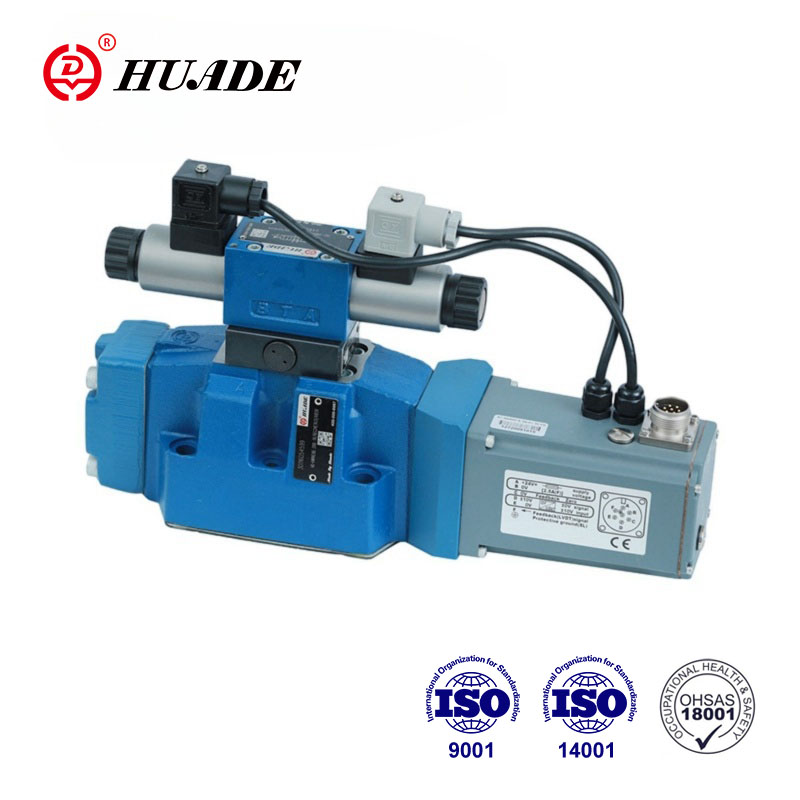

Вентили типа 4ВРКЕ су 2-степени пропорционални смерни вентили. Они контролишу правац и величину протока. Главни степен је позициониран тако да је контролна позиција калема независна од сила протока иу случају већих протока. Након увођења технологије и независног истраживања и развоја, производи са пропорционалним вентилима бренда Хуаде имају стабилне перформансе и висок квалитет.
| Хидраулични | |||||
| Величина | 10 | 16 | 25 | 32 | |
| Радни притисак | Пилот контролни вентил (МПа) Снабдевање пилот уљем | 2.5~31.5 | |||
| Главни вентил, прикључци П, А, Б (МПа) | 31.5 | 35 | 35 | 35 | |
| Повратни притисак (МПа) | Испуст пилотског уља, спољни | 31.5 | 25 | 25 | 25 |
| Pilot oil drain, internal | ＜1 | ||||
| Лука И | ＜1 | ||||
| Номинални проток к ± 10 % при △п = 1МП (Л/мин) | 25 50 90 | 125 180 | 220 350 | 400 600 | |
| Проток главног вентила (макс. дозвољен) (Л/мин) | 170 | 460 | 870 | 1600 | |
| Проток пилот уља на прикључку Кс или И са степенастим обликом улазног сигнала од 0 до 100 % (Л/мин) | 4.1 | 8.5 | 11.7 | 13.0 | |
| Хистереза (%) | ≤1 | ||||
| Осетљивост одговора (%) | ≤0,5 | ||||
| Прецизност филтрирања (μм) | ≤20 | ||||
| Течност под притиском | Минерално уље Фосфатни естар | ||||
| Средњи вискозитет (мм2/с) | 20~380 | ||||
| Опсег температуре флуида под притиском (℃) | -20~70 | ||||
| Тежина (кг) | 8.7 | 11.2 | 16.8 | 31.5 | |
| Електрични подаци | |
| Заштита вентила према ДИН 40 050 | ИП65 |
| Тип напона | ДЦ |
| Тип сигнала | Аналогно |
| Снага, мак (В) | 72 (просек = 24 В) |
| Електрични прикључак | Са компонентним утикачем према Е ДИН 43 563-АМ6 |
| Утични конектор према Е ДИН 43 563-БФ6-3 | |
| Контролна електроника | Интегрисан у вентил |
Карактеристике:
▶Пилотно управљани 2-степени пропорционални смерни вентил са електричном повратном спрегом о положају главног контролног калема и интегрисаном електроником (ОБЕ) ;
▶Контрола правца и величине протока
▶Управљање помоћу пропорционалних соленоида
▶Уградња на подлогу: Шема отвора према ИС0 4401
▶Главни контролни калем са опругом
▶Електрична повратна информација о положају
▶Пилотни контролни вентил: Једностепени пропорционални смерни вентил
▶Главна позорница са контролом положаја
апликација:
Пропорционални смерни вентил 4ВРКЕ-3Кс се користи за контролу правца и протока.
Вентили се углавном састоје од пилот регулационог вентила (1), кућишта (8), главног контролног калема (7), поклопца (5 и 6), опруге за центрирање (4), индуктивног претварача положаја (9) и вентил за смањење притиска (3). Ако нема улазног сигнала, главни контролни калем (7) ће се задржати у централном положају помоћу опруге за центрирање (4). И промена положаја главног контролног калема (7) и промена командне вредности на спојном сумирању појачавача стварају диференцијални напон. Приликом поређења командне и стварне вредности преко електронике се утврђује могуће одступање регулације и струјом се напаја пропорционални соленоид пилот регулационог вентила (1). Струја индукује силу у соленоиду која управља контролном калемом преко клипа у низу. Проток који је пуштен преко контролних попречних пресека изазива подешавање главног регулационог калема. Главни контролни калем (7) са језгром индуктивног потенцијала одговара вредности команде. У контролисаном стању главни контролни калем (7) је избалансиран и задржан у овом положају претварач (9) који је причвршћен на њега се помери до контролног положаја. Управљачки ход калема и контролни отвор се мењају пропорционално вредности команде. Управљачка електроника је интегрисана у вентил. Подешавањем вентила и електронике, одступање у серијској производњи уређаја је ниско. Водови резервоара не смеју бити празни; вентил за предоптерећење треба да се угради у случају одговарајућих услова уградње (противтежни притисак приближно 0,2 МПа).
Симбол пропорционалног смерног вентила 4ВРКЕ-3Кс
Пакет од Пропорционални смерни вентил 4ВРКЕ-3Кс
