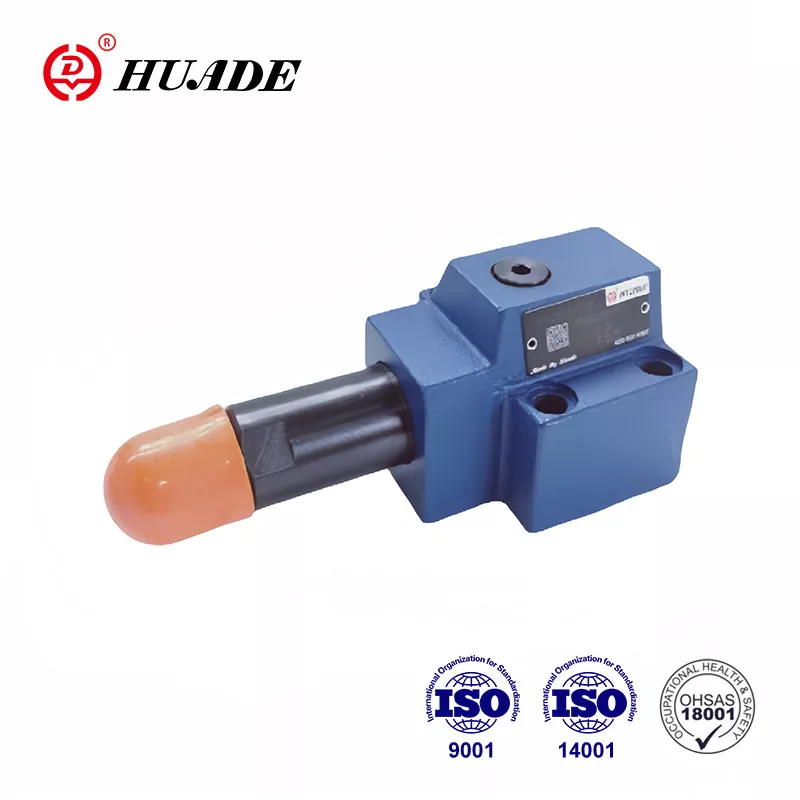

Вентил за редослед притиска типа ДЗ 10 ДП је вентил за редослед притиска са директним управљањем. Користи се за секвенцирање другог система зависно од притиска. Дивље се продаје у Кини иу страним земљама са високим квалитетом и нижом ценом. Хуаде® вентил за редослед притиска је у потпуности усклађен са међународним стандардима у хидрауличној индустрији. Увођењем напредне Рекротх технологије, Хуаде® хидраулични вентили су компатибилни са Рекротх-ом у перформансама.
|
Технички подаци |
|
|
Улазни притисак, прикључак П, Б (Кс） (МПа) |
до 31.5 |
|
Излазни притисак, прикључак А (МПа) |
до 21.0 |
|
Повратни притисак, прикључак Т (МПа) |
до 16.0 |
|
Макс.дозвољени проток (Л/мин) |
до 80 |
|
Течности |
Минерално уље (за НБР заптивање), или фосфатни естар (за ФПМ заптивање) |
|
Опсег вискозитета (мм²/с) |
10~800 |
|
Опсег температуре течности (℃) |
-30 до +80 |
|
Чистоћа течности (хм) |
Чистоћа течности Максимални дозвољени степен контаминације течности према НАС 1638 Класа 9 |
|
Макс. проток (Л/мин) |
до 80 |
Карактеристике:
▶ За монтажу на подлогу
▶ 4 степена притиска
▶ 4 елемента за подешавање:
. Окретно дугме
. Рукав са шестоуглом и заштитним поклопцем
. Окретно дугме које се може закључати са скалом
. Окретно дугме са скалом
▶ Са прикључком за манометар
▶ Неповратни вентил, опционо
▶ Шема монтаже према ДИН 24 340, облик Д, ИСО 5781 и ЦЕТОП - РП 121Х
апликација:
Овај вентил за редослед притиска ДЗ 10 ДП има широку примену у хидрауличним системима машина за дизање и транспорт, грађевинских машина, индустријских возила, алатних машина, бродова, металургије и друге опреме.
Редослед притиска се подешава преко елемента за подешавање (1).
Компресијска опруга (2) држи контролну калем (3) у почетном положају, вентил је затворен. Притисак у прикључку А је присутан у зони клипа контролног калема (3) насупрот опруге за притисак (2) преко контролног вода (4). Када притисак достигне вредност подешену на притисну опругу (2), контролни калем (3) се помера и отвара везу А са Б. Систем који је повезан са прикључком Б се секвенцира без пада притиска у каналу А.
Управљачки сигнал се добија преко управљачког вода (4) са прикључка А или екстерно преко прикључка Кс.
У зависности од примене вентила, уље за одвод цурења може се пропуштати споља преко прикључка И или изнутра преко Б.
структура ДЗ 10 ДП 1 -40Б
Симболи ДЗ 10 ДП-10Б
