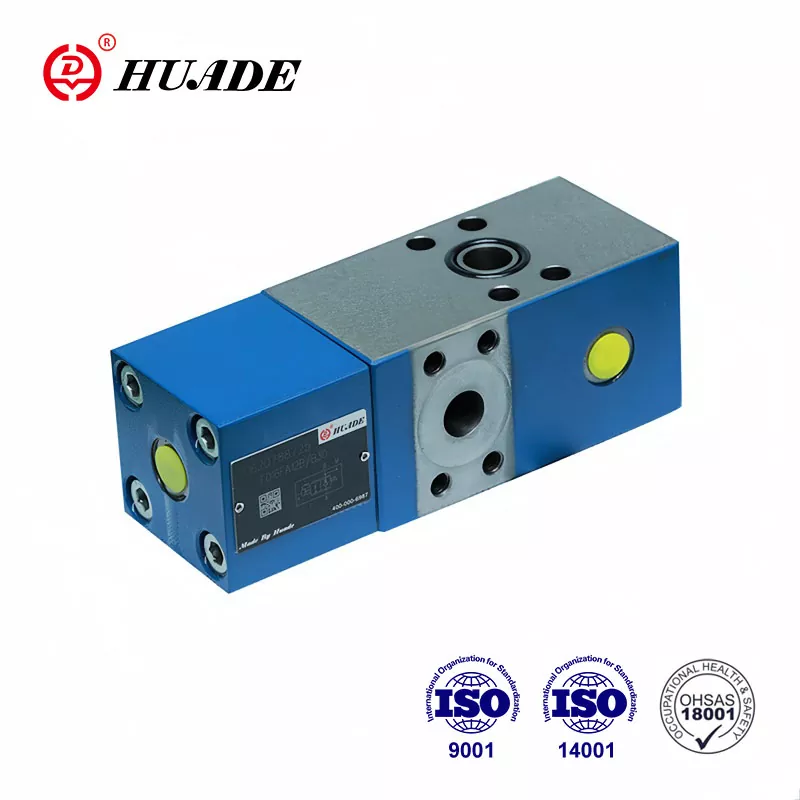

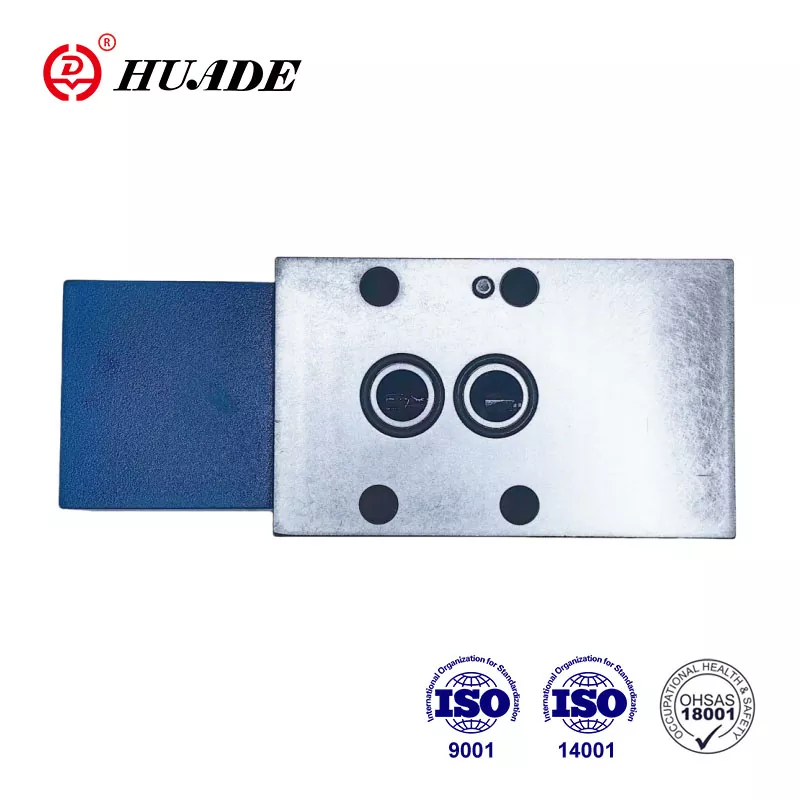

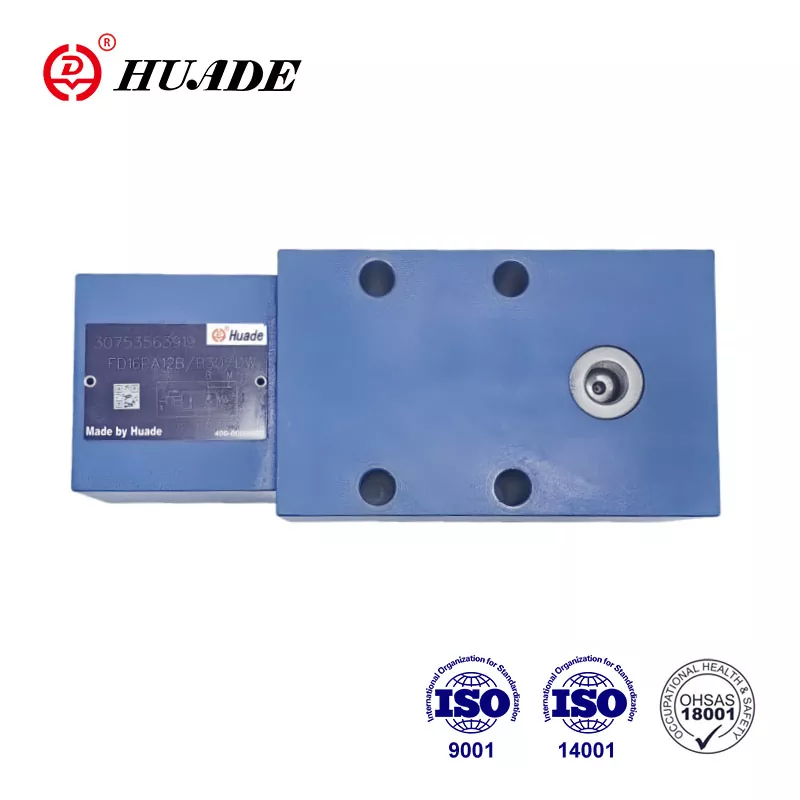

Контролни К-метар вентил ФД 25 је посебан вентилски уређај, који се углавном користи за одржавање равнотеже протока у хидрауличном систему и осигурава стабилан рад система. Разлог зашто Хуаде® ФД 25 контролни К-метар вентили освајају широко поверење корисника је углавном због високог квалитета и релативно ниже цене. Паковање производа може се прилагодити, као што је стандардно паковање од картона, паковање у дрвену кутију, паковање кутије од шперплоче, пластично водоотпорно паковање итд.
|
Радни притисак, прикључци А, Кс (МПа) |
до 31.5 |
|
Радни притисак. прикључак Б (МПа) |
до 42 |
|
Пилотни притисак, прикључак Кс (опсег контроле протока) (МПа) |
мин.2-3.5, мак.31.5 |
|
Притисак пуцања, А до Б (МПа) |
0.2 |
|
Подешавање притиска за секундарни вентил за смањење притиска (МПа) |
до 40 |
|
Проток (Л/мин) |
80 (величина 12) 200 (величина 16) |
|
Однос површина предотварања |
Површина седишта/површина пилотског калема=1/20 |
|
Опсег температуре флуида под притиском (℃) |
-30 до+80 |
|
Опсег вискозитета (мм²/с) |
10 до 800 |
|
Течност под притиском |
Минерално уље (за НБР заптивање), или фосфатни естар (за ФПМ заптивање) |
Карактеристике:
▶ Шема прикључка према ДИН 24 340, од Д,ИСО 5781 и ЦЕТОП - РП 121Х
▶ Неповратни вентил на управљање, без цурења. Контролни К-метар контролише повратни ток К2 у односу на проток који се усмерава на супротну страну актуатора К1 са цилиндрима, при чему се мора узети у обзир однос површина (К2=К1φ).
▶ Бајпас вентил, слободни проток у супротном смеру
▶ Опционо уграђени секундарни вентил за смањење притиска (само за вентил са прирубничким прикључцима).
апликација:
Контролни К-метер вентили ФД25 се користе у хидрауличним системима да утичу на брзину хидрауличних мотора и цилиндара независно од оптерећења (спречава бежање). Поред тога, постоји изолована функција за сигурност пуцања цеви.

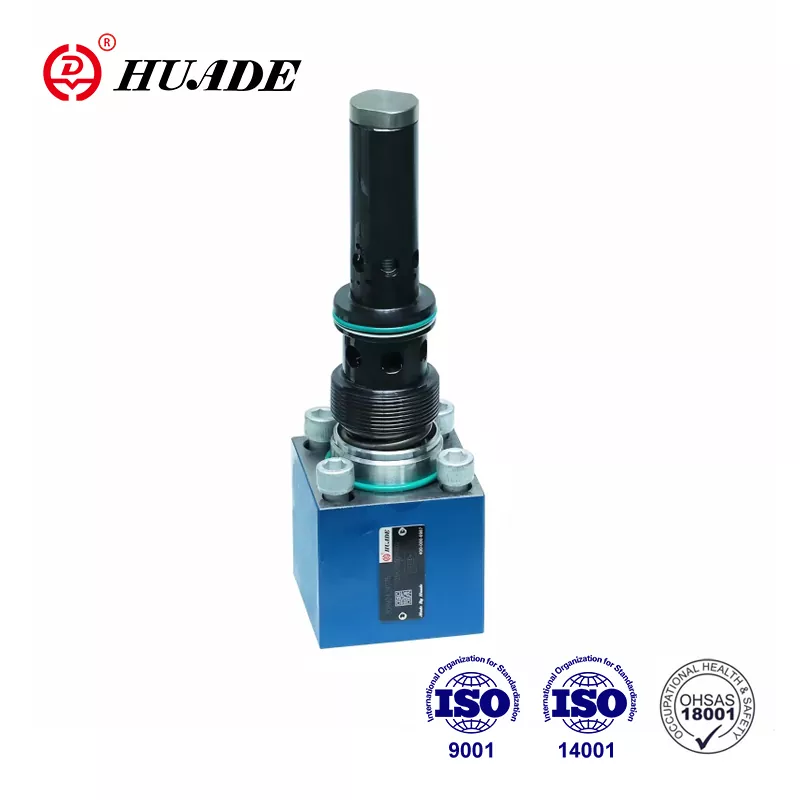

Контролни К-метар се у основи састоји од кућишта (1), главног отвора (2), пилот дела (3), пилот калема (4), пригушног калема (5) и пригушења пилота (6).
Структура вентила ФД Цхецк-К-Метер
Симбол вентила ФД Цхецк-К-Метер
Примери кола
Напомена:
Два контролна К-метра се не могу користити за контролу два цилиндра који су присиљени механички да се крећу заједно, пошто синхронизација и исти притисак не могу бити гарантовани у сваком цилиндру.
Због тога цилиндри морају да буду опремљени са два контролна вентила типа СЛ. Контролни К-метар је постављен у заједничку линију.
У овом случају, притисак оптерећења не сме бити већи од 20МПа!
