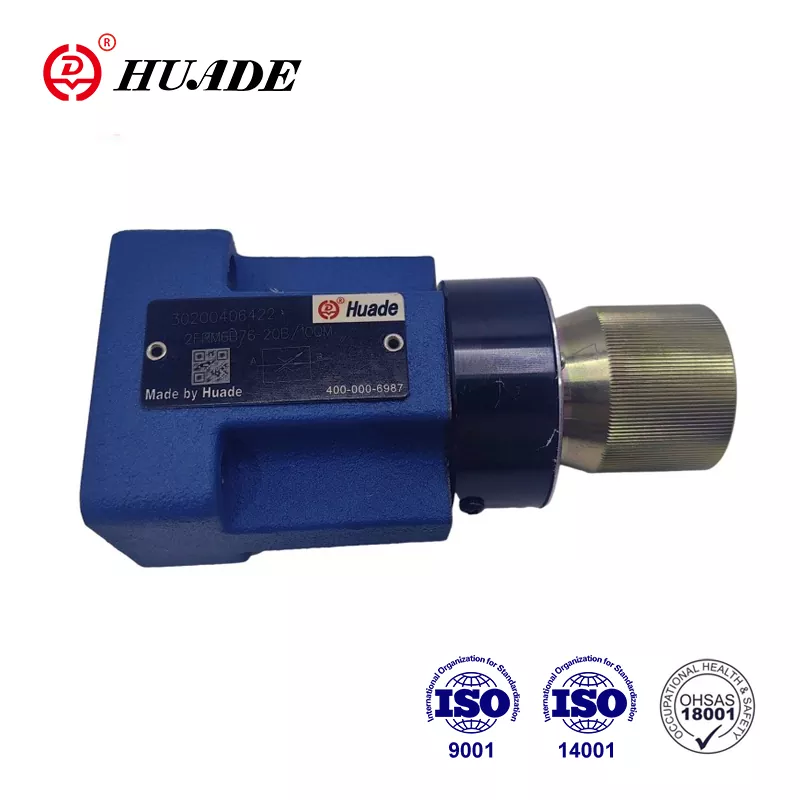

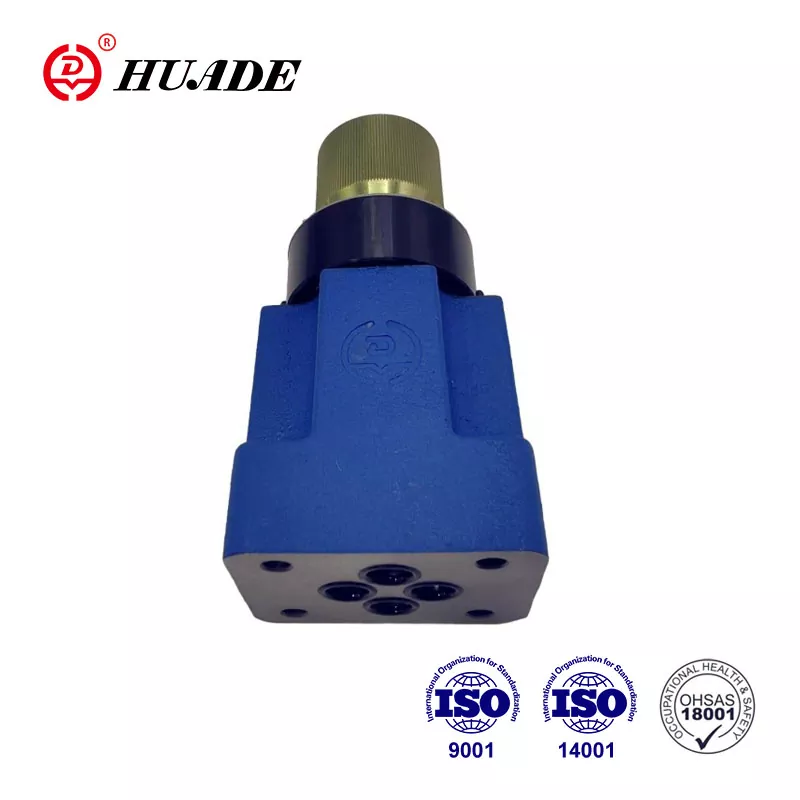

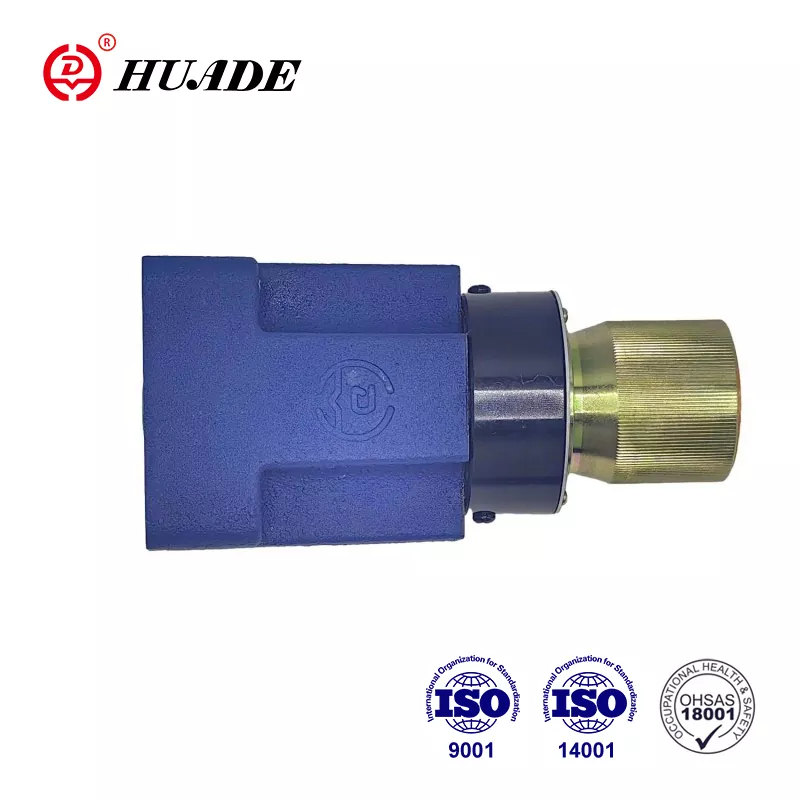

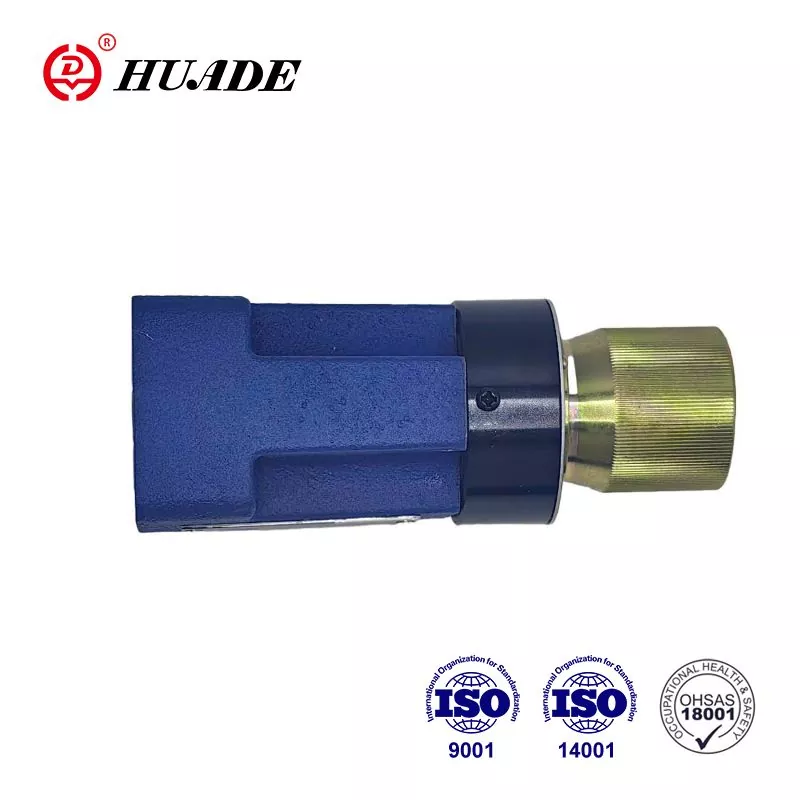

Вентил за контролу протока тип 2 ФРМ је двосмерни вентил за контролу протока. Фабрика се фокусира на практичност производа док стриктно контролише квалитет производа. Циљ му је да испоручи висококвалитетне хидрауличне вентиле за проток које купци могу приуштити. Хуаде® проточни вентили 2ФРМ 6 су напреднији у технологији због увођења најсавременије технологије. Паковање производа може се прилагодити, као што су дрвена кутија, пластична амбалажа и стандардна картонска амбалажа.
|
Течност под притиском |
Минерално уље (за НБР заптивку) или фосфатни естар (за ФПМ заптивку) |
|||||
|
Опсег температуре флуида под притиском (℃) |
-30 до +80 |
|||||
|
Опсег вискозитета (мм²/с) |
10 до 800 |
|||||
|
Проток кв макс (Л/мин) |
1.5 |
3.0 |
6.0 |
10.0 |
16.0 |
25.0 |
|
Проток кв мин до 10МПа (Л/мин) |
0.015 |
0.015 |
0.025 |
0.05 |
0.07 |
0.1 |
|
Проток кв мин до 31,5 МПа (Л/мин) |
0.025 |
0.025 |
0.025 |
0.05 |
0.07 |
0.1 |
|
Разлика притиска ∆п за слободни повратни ток Б → А (МПа) |
0.1 |
0.12 |
0.17 |
0.25 |
0.38 |
0.66 |
|
Минимална разлика притиска (МПа) |
0,6 до 1,2 |
|||||
|
Стабилност притиска до ∆п = 31,5 МПа (%) |
Мастер 2 (Кмак) |
|||||
|
Максимални радни притисак на прикључку А (МПа) |
до 31.5 |
|||||
|
Контаминација (μм) |
25 (К<5Л/мин) 10 (К<0,5Л/мин) |
|||||
|
Тежина (кг) |
приближно 1.3 |
|||||
Карактеристике:
▶ Спољашње затварање компензатора притиска, опционо
▶ Неповратни вентил, опционо
▶ Окретно дугме са скалом
▶ Може се закључати.опционо
1) Када се користи у комбинацији са исправљачком плочом до 21 МПа
апликација:
Вентил за контролу протока 2ФРМ 6 се користи за одржавање константног протока, независно од притиска и температуре.
генерално:
Двосмерни вентил за контролу протока 2ФРМ 6 се у основи састоји од кућишта (1), окретног дугмета (2), отвора (3), компензатора притиска (4) и опционог неповратног вентила.
Регулациони вентил протока тип 2ФРМ 6 Б.._20Б/М
(без спољашњег затварања, без повратног вентила)
Проток од прикључка А до Б је пригушен у положају пригушнице (5). Попречни пресек гаса се мења окретањем окретног дугмета (2). Да би проток био константан, независно од притиска, а
компензатор притиска (4) је постављен у прикључак Б низводно од положаја лептира за гас (5). Компресијска опруга (6) притиска отвор (3) и компензатор притиска (4) ка споља до њихових одговарајућих граничника и тако одржава компензатор притиска (4) у отвореном положају када нема протока кроз вентил. Када течност протиче кроз вентил, притисак који делује у прикључку А примењује силу на компензатор притиска (4) преко отвора (7). Компензатор притиска (4) се помера у компензациони положај док се силе не изједначе. Ако притисак у прикључку А расте, компензатор притиска (4) се помера у смеру затварања, све док се поново не постигне равнотежа сила. Због овог континуираног компензационог деловања компензатора притиска, добија се константан проток. Да би се контролисао проток кроз вентил у оба смера, испод овог вентила за контролу протока може се поставити исправљачка сендвич плоча тип З4С 6.
Структура вентила за контролу протока 2ФРМ 6-20Б/...М...
Тип 2ФРМ 6А..-20Б/..Р
Функција овог вентила је у основи иста као код вентила типа 2ФРМ 6 Б..-20Б/..М
Међутим, овај тип вентила за контролу протока је опремљен екстерним прикључком који омогућава да се компензатор притиска (4) повеже преко прикључка П(11). Спољни притисак који делује у прикључку П(11) преко отвора (10) држи компензатор притиска (4) затворен против силе тлачне опруге (6). Када се прикључени смерни вентил (9) активира да омогући проток од П до Б, постиже се контрола затворене петље као код типа 2 ФРМ 6 Б. На тај начин се избегава скок при покретању.
Ова верзија са спољним затварањем компензатора може се користити само за контролу мерача.
Слободан повратни ток од прикључка Б до А је преко неповратног вентила (8).
Структура вентила за контролу протока 2ФРМ 6А..-20Б/..Р
Примери примене
Симбол двосмерног вентила за контролу протока 2ФРМ 6
