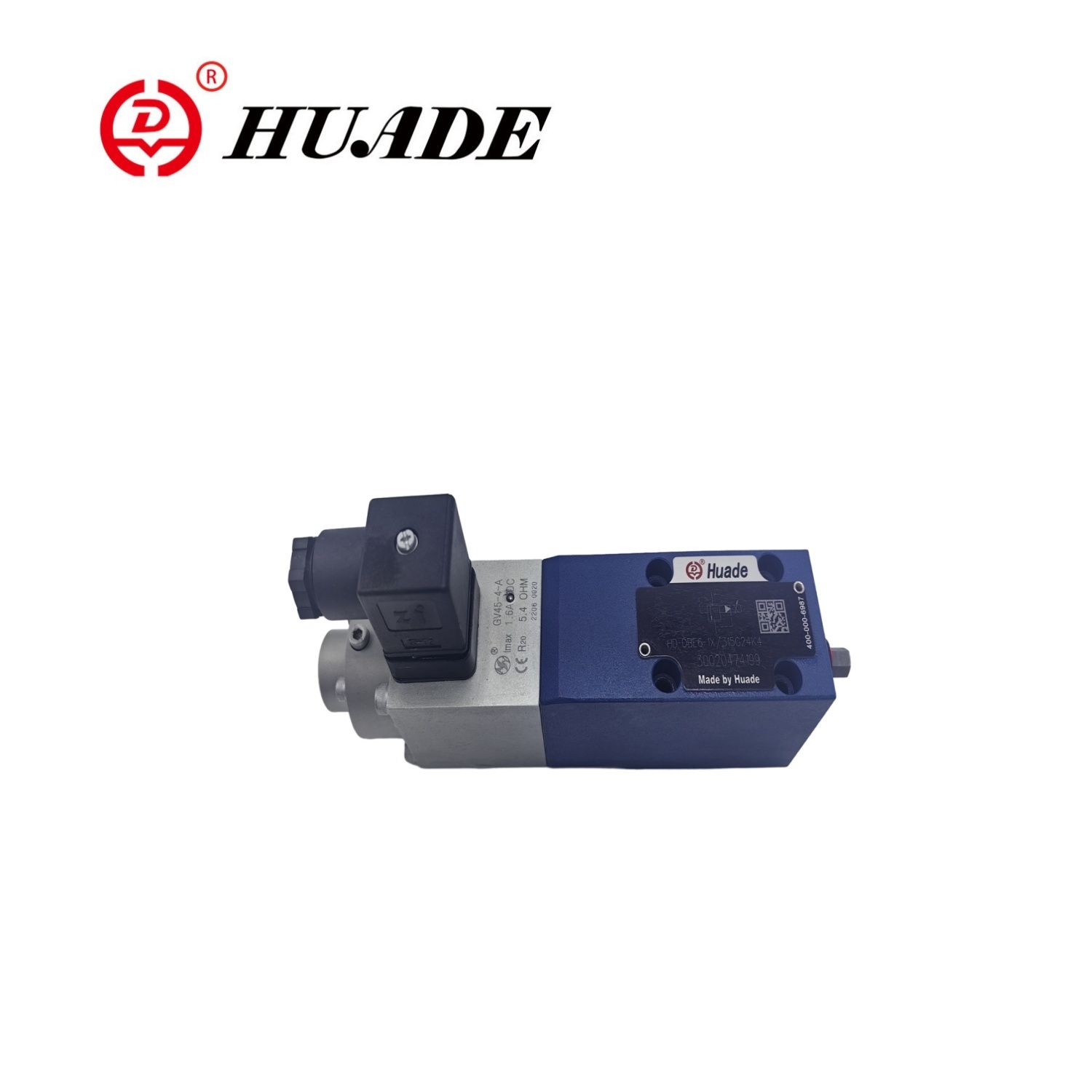

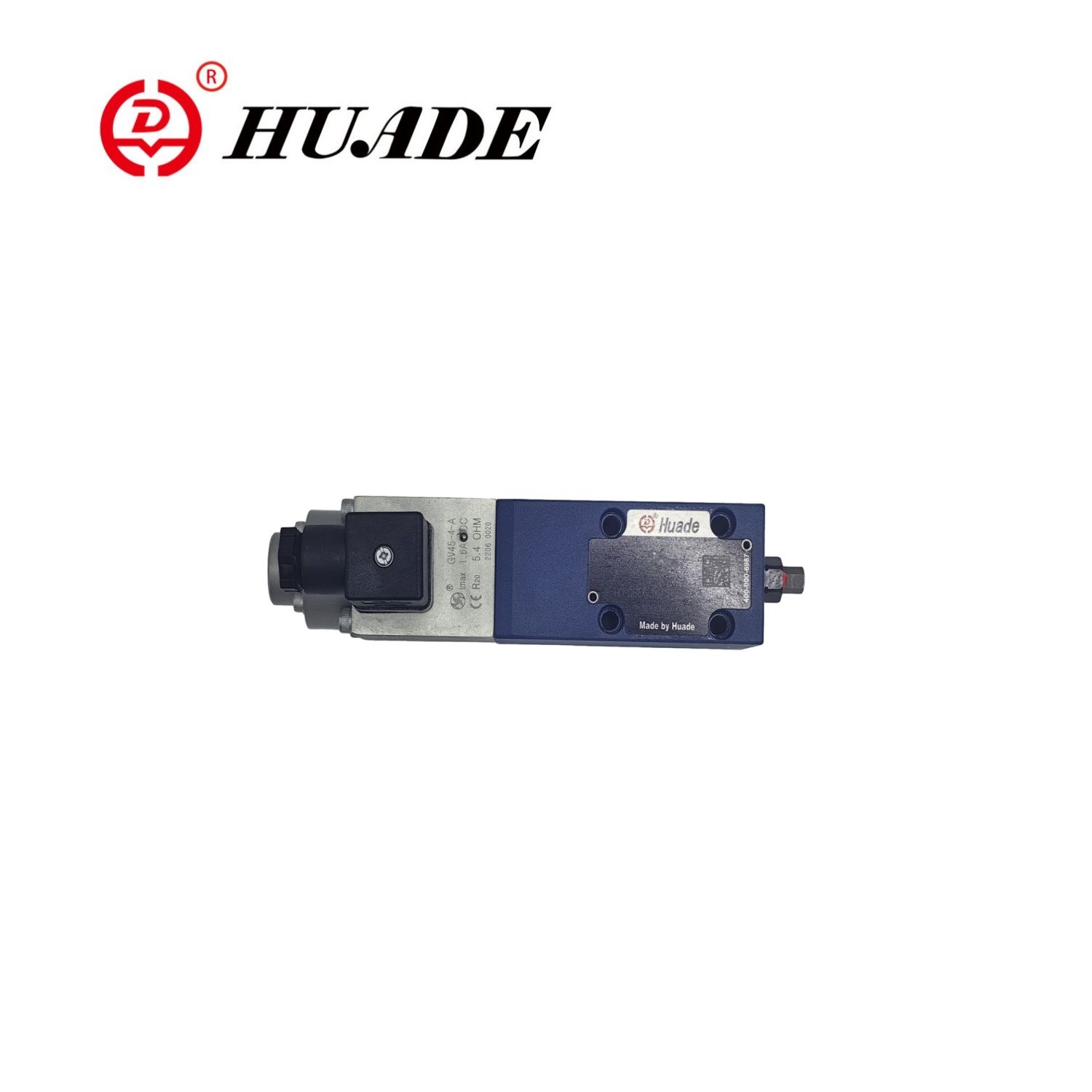

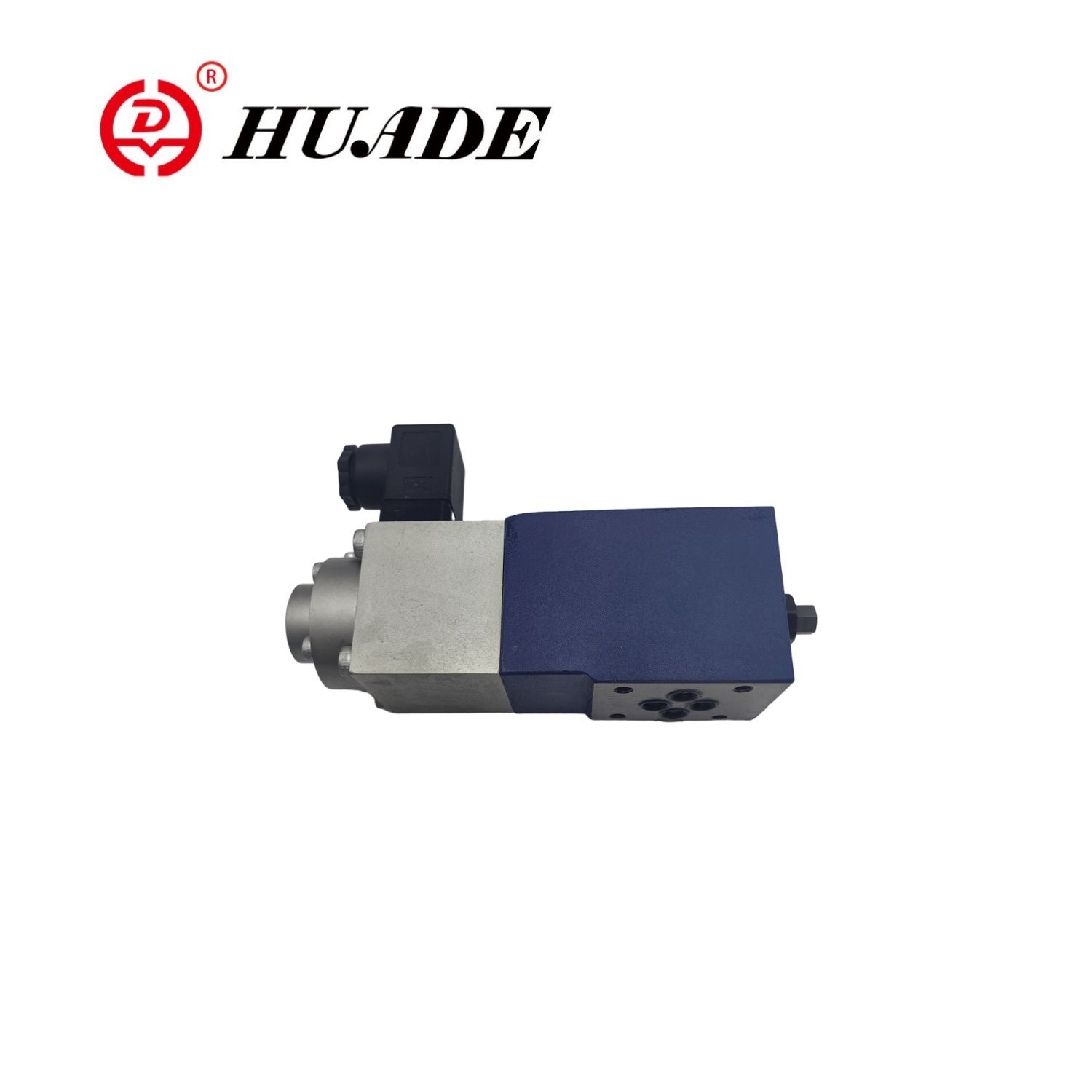

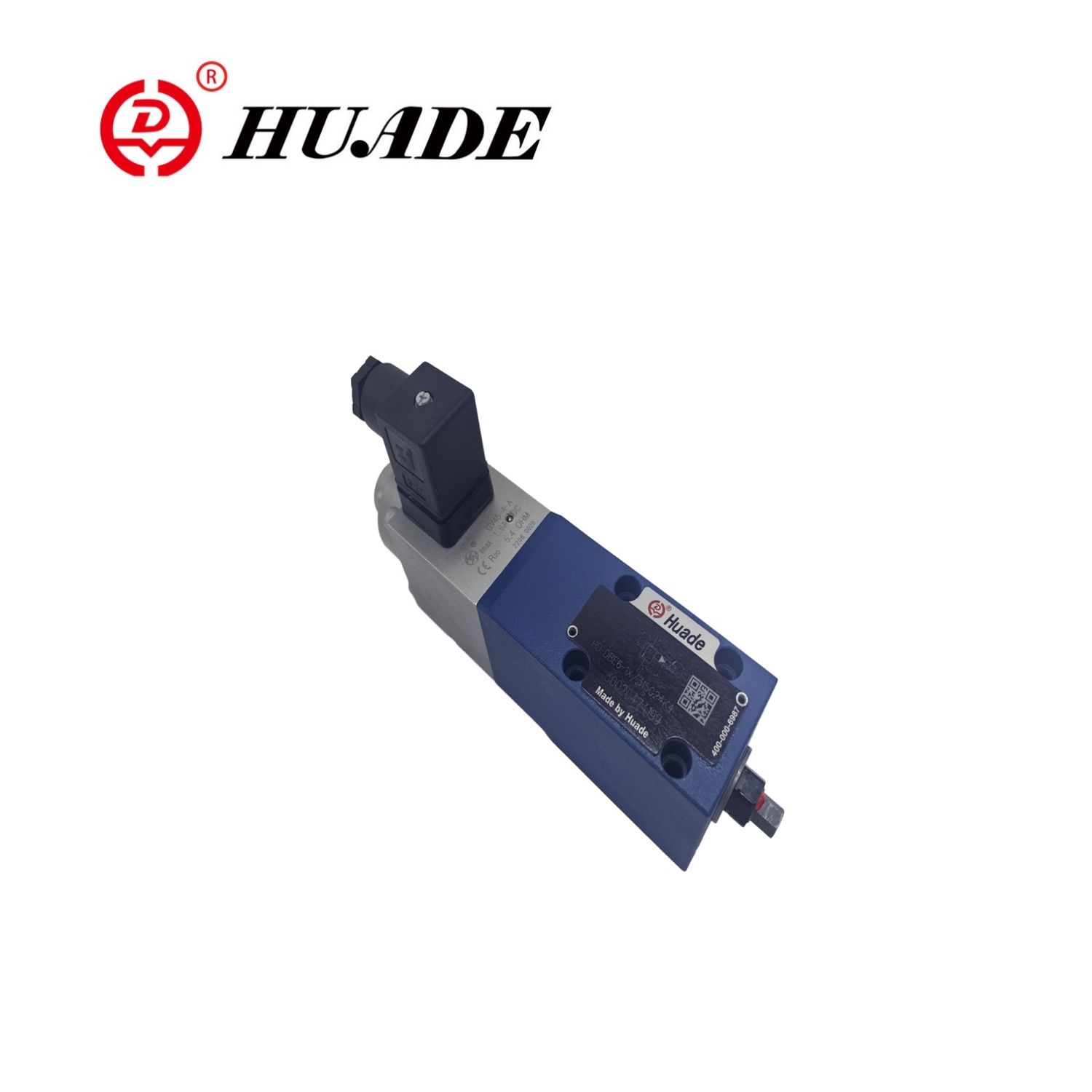

Пропорционални вентил за помоћ под притиском ДБЕ-1Кс

Хуадетов пропорционалан рељефни вентил ДБЕ-1Кс је пилот-рељефни вентил који води пропорционални соленоид, који се користи за ограничавање притиска система. Непрекидно поставља системски притисак да буде ограничен на основу електричне вредности уноса, чиме се постиже прецизна контрола притиска хидрауличког система. Овај пропорционални вентил испуњава ЦЕ захтеве, у складу је са међународним стандардима и компатибилан је са РекрОтовим производима.

Параметар производа Пропорционално средство за помоћ под притиском ДБЕ-1Кс

Функција производа и примена пропорционалног вентила за помоћ под притиском ДБЕ-1Кс

Карактеристике:

▶ вентил за ограничавање притиска система

▶ активација путем пропорционалних соленоида

▶ за подвлачење или дизајн плоче за сендвич

▶ Вентил и контрола Електроника из једног извора

▶ Типови ХД-ДБЕЕ и ХД-ЗДБЕЕ са интегрисаном контролном електроником

Пример ширења кривуље командне вредности командне вредности

Подешавање подесивих и доњих рампа

Примена:

ДБЕ-1Кс пропорционални вентил за рељеф се широко користи у различитим хидрауличким системима који захтевају прецизни контролу притиска, као што су грађевинске машине, металуршка опрема и друга поља.

Функција и одељак пропорционалног вентила за помоћ под притиском ДБЕ-1Кс

Пропорционални вентили за помоћ под притиском, типови ХД-ДБЕ активирају се пропорционалним соленоидом. Ови вентили се користе за ограничавање притиска система. Помоћу ових вентила је могуће да учвршћује притисак система, који ће бити ограничен, у односу на вредност електричне команде.

Ови вентили се у основи састоје од пропорционалног соленоида (1), кућишта (2), кертриџа са вентилом (3), калема (4) и пилот поппет (8). Пропорционални соленоид пропорционално претвара струју у механичкој сили. Повећање струје узрокује одговарајући пораст соленоидне силе. Комора за арматуру Соленоид је испуњена хидрауличним течностима и уравнотежена је притиском. Подешавање система система врши се кроз пропорционалне соленоиде (1) у односу на вредност команде. Притисак који произлази из система у луци П делује на десној страни калема (4). У исто време, системски притисак делује преко контролне линије (6) који је опремљен отвором (5) на опружном оптерећеној страни калема (4). Прекољни рифице (7) системски притисак делује на пилот поппет (8) против силе пропорционалног соленоида (1). Једном када је притисак система стигао до претходно постављене вредности Пилот Поппет (8) подиже се са свог седишта. У зависности од модела, пилот уље сада може да тече екстерно преко луке А (И) или интерно у резервоар, то има утицаја ограничавања притиска на опругу на опружњу на опругу (4). Ако се системски притисак и даље уздиже, тада се виши притисак на десној страни калема гура калем на лево у контролну позицију П до Т. на минималној контроли струје - поставиће се командна вредност нула - минимум ће бити постављен минимум.

Структура пропорционалног вентила за помоћ под притиском ДБЕ-1Кс

Симбол пропорционалног вентила за помоћ под притиском ДБЕ-1Кс
