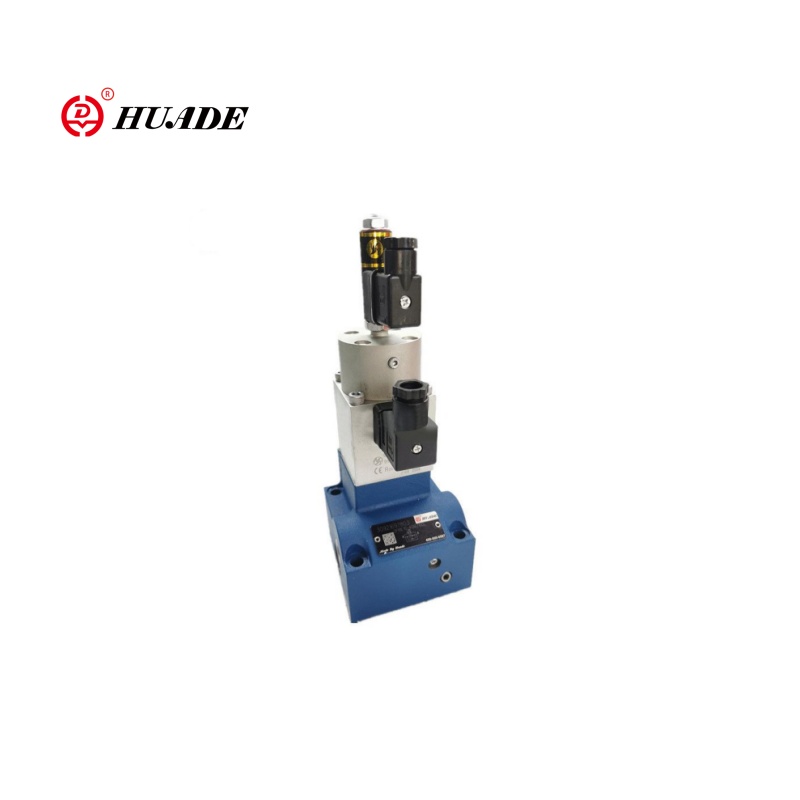

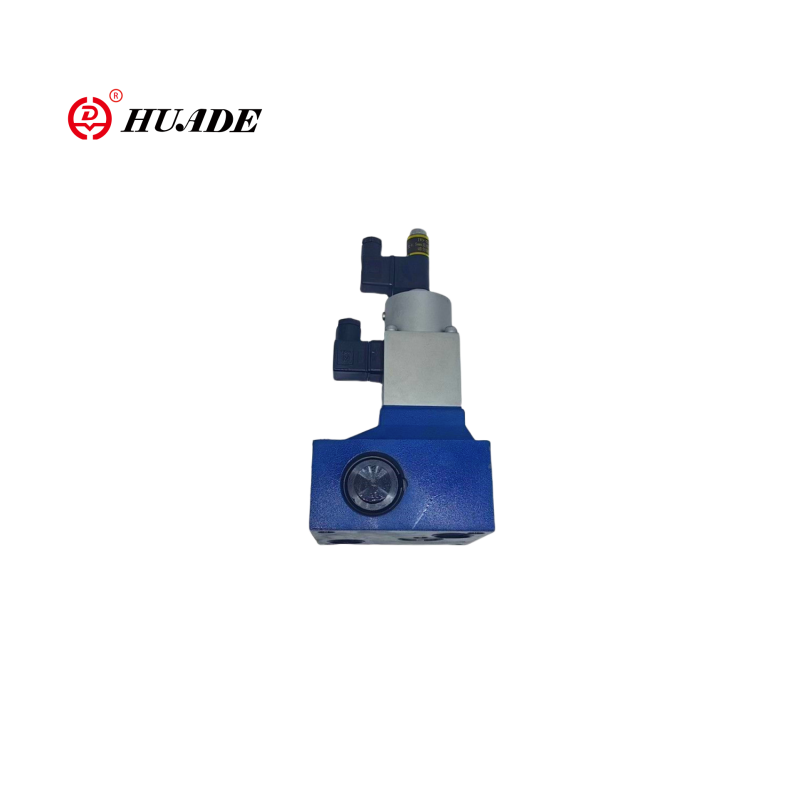

Пропорционални вентил за контролу протока 2фре16

2фре16 двосмерна пропорционални вентил за контролу протока је пропорционалан вентил за контролу пропорција пропорционално, који је погодан за апликације где је брзина хидрауличких актуатора (цилиндри или мотора) потребно прецизно подесити. У поређењу са пропорционалним вентилом 2фре10, вентил 2Фре16 има већи пречник, омогућавајући виши опсег протока. И пропорционални вентил 2ФРЕ16 је погодан за хидрауличне системе виших електричних енергије.

Параметар производа Пропорционални вентил за контролу протока 2ФРЕ16

Хидраулични
Радни притисак (МПА)	31.5
Минимални диференцијал притиска (МПА)	Величина 10	Величина 16
	0,3 ~ 0.8	0.6 ~ 1
Течност под притиском	Минерално уље (за НБР печат), фосфатни естер (за ФПМ печат)
Распон вискозности (мм2/ с)	2,8 до 380
Температура течности под притиском (℃)	-20 до +70
Хистереза ​​(%)	<± 1кмак
Поновљивост (%)	<1 Кмак
Узорак ширења (%)	<± 2
Уградња	опционо
Тежина (кг)	6	8.3
Електричан
Врста напона	ДЦ 24В
Отпорност на завојнице соленоида (ω)	Хладна вредност у 20 ℃ 10, Максимална топла вредност 13.9
Макс. Снага (ВА)	50
Индуктивност (МХ)	6 до 8
Фреквенција осцилатора (КХз)	2.5
ВТ-5010С30 Потражња за изолацијом ИП65	ИП65

Карактеристике:Функција производа и примена пропорционалног вентила за контролу протока 2ФРЕ16

▶ Вентил са надокнадом притиска за притисак надокнађене контроле протока

▶ активирање преко пропорционалног соленоида

▶ Повратне информације о електричној позицији Орифица

▶ Завојница пренасуктора положаја може се аксијално померити израђивати нулту прилагођавање контролне Орифице једноставно, без да се додирује електронику (електрични хидраулични)

▶ Минимална варијација узорка вентила и електричне појачало ВТ 5004 (засебна поруџбина)

Примена:

Пропорционални вентил за контролу протока 2ФРЕ16 се широко користи у тешким индустријским хидрауличким системима, инжењерским машинама и мобилном хидрауликом, металургијом и рударском опремом.

Типични примери система: управљачки круг кашике багера

ПЛЦ → Пропорционално појачало → 2ФРЕ16 → Хидраулични цилиндри

                    ↑

 Сензор притиска (затворене повратне информације)

Подешавањем улаза електричног сигнала, кретање канте може бити глатко убрзано / успорећи да се избегне хидраулички шок.

Функција и одељак пропорционалног вентила за контролу протока 2ФРЕ16

Тип 2ФРЕ .. Пропорционални вентили за контролу протока имају двосмерни функцију. Они могу, из примењене вредности електричне команде, регулишу проток који је притисак и у великој мјери компензирано.

У основи се садрже становање (1), пропорционални соленоид са индуктивним претварачем положаја (2), мерењем ОриФице (3), компензатор притиска (4), ограничавач удараца (5), као и опционални провјери (6).

Постављање протока је одређено (0 бис 100%) на потенциомеру командне вредности. Примењена командна вредност, узроци преко појачала, као и пропорционалне соленоиде, прилагођавање мерне отворе (3). Положај орифика за мере (3) добија преназор положаја. Сваки одступања од командне вредности надокнађују се контролом повратних информација о положају.

Компензатор притиска (4) има пад притиска на мерном отвору (3) на константној вредности. Проток је, дакле, притисак надокнађен.

Мала температура се постиже због дизајна мерног отвора. На основу командне вредности од 0% заштите је мерна отвора.

У случају губитка моћи или паузе кабла на претварачу положаја, окружење мерења затвара се. Од вредности командне вредности од 0% могуће је бесплатан почетак скока. Преко две рампе унутар електричног појачала могуће је одложити отварање и затварање мерног отвора.

Преко чековног вентила (6) слободан проток је могућ од Б и А.
