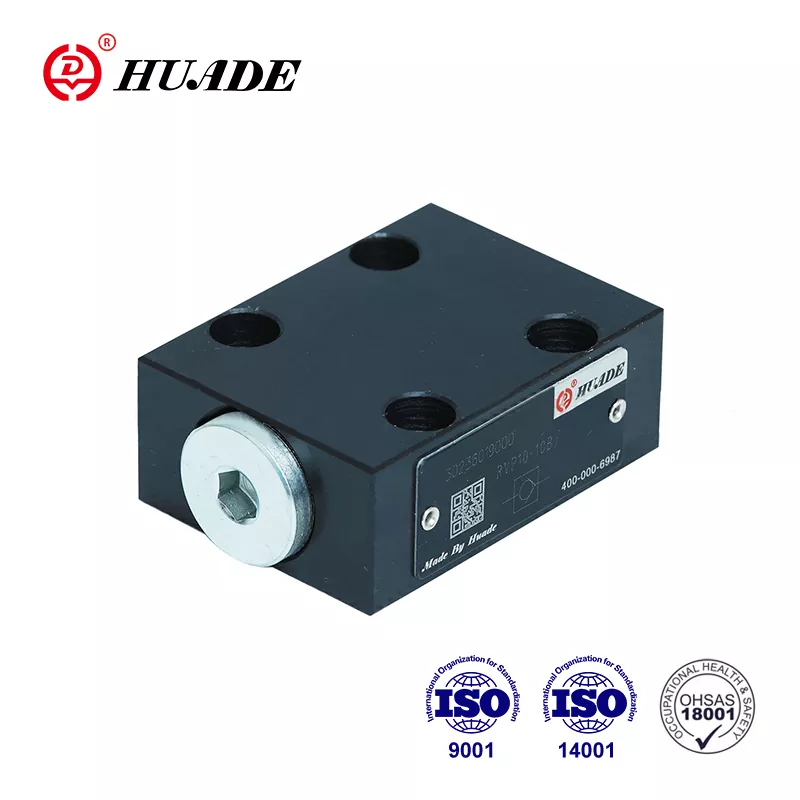

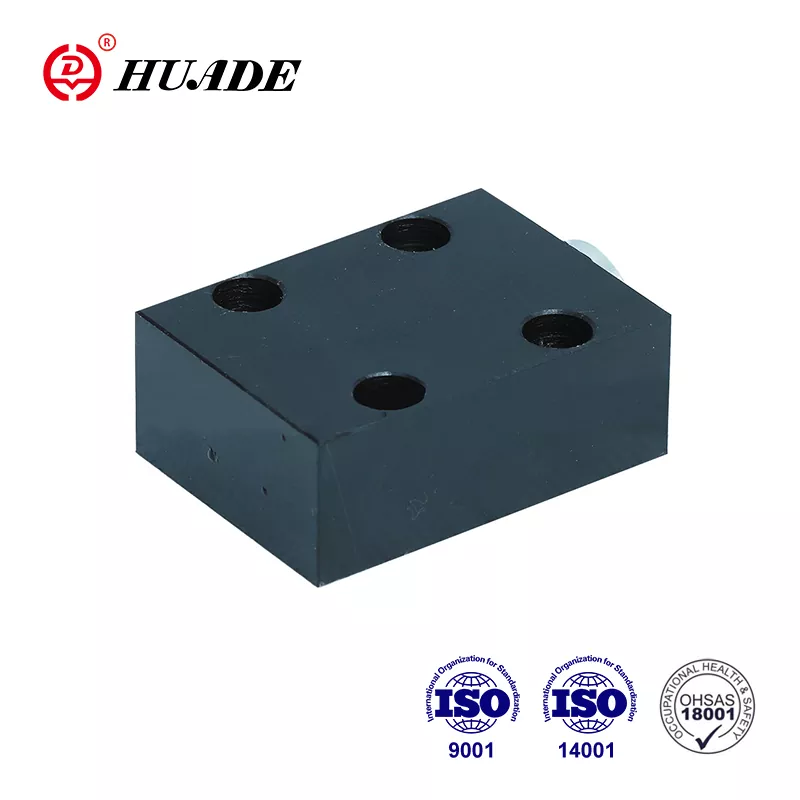

Контролни вентил РВП 6

Сарадња са Рекротх-ом више од 7 година од 1979. године, Хуаде® неповратни вентил РВП 6 може у потпуности да замени вентил истог типа који нуди Рекротх. Фабрика је прошла ИСО9001, ИСО14001 и ИСО45001. Хуаде-ови неповратни вентили се широко користе у инжењерингу и грађевинским машинама, металургији, алатним машинама итд. Сви неповратни вентили РВП 6 ће проћи строга испитивања пре него што напусте фабрику како би се осигурао одличан квалитет.

Параметар производа неповратног вентила РВП 6

Карактеристике производа и примена неповратног вентила РВП 6

Карактеристике:

▶ Прикључак подплоче

▶ Затварање без цурења у једном правцу

апликација:

Неповратни вентил РВП 6 се углавном користи на излазу пумпе као вентил против притиска и бајпас вентил.

Детаљи производње повратног вентила РВП 6

Неповратни вентил типа РВП 6 има задатак да, по могућности, затвори цурење без цурења у једном смеру и да омогући слободан проток у супротном смеру. У основи се састоји од кућишта (1), куке (2), опруге за притисак (3), и седиште са опругом (4). Ход наглавка (2) који се води на свом

спољни пречник, ограничен је механичким граничником. Уграђена притисна опруга (3) подржава покрет затварања. Штавише, опруга за притисак (3) држи цев (2) у затвореном положају чак и када нема протока кроз вентил.

Симбол

Структурни дијаграм

①Кућиште  ②Поппет  ③Опруга  ④Опруга седиште

Обавештење о неповратном вентилу РВП 6

1. Течност мора бити филтрирана. Минимална финоћа филтера је 20 ㎛.

2. Резервоар мора бити заптивен и филтер за ваздух мора бити инсталиран на улазу за ваздух

3. Производи без подплоче приликом напуштања фабрике, ако су потребни, посебно наручите.

4. Вијци за причвршћивање вентила морају бити високог интензитета (класа 10.9). Изаберите и користите их у складу са параметром наведеним у књизи примера

5. Храпавост површине повезане са вентилом је потребна на 0,8/

6. Завршна обрада спојног комада је потребна на 0,01/100 мм.
