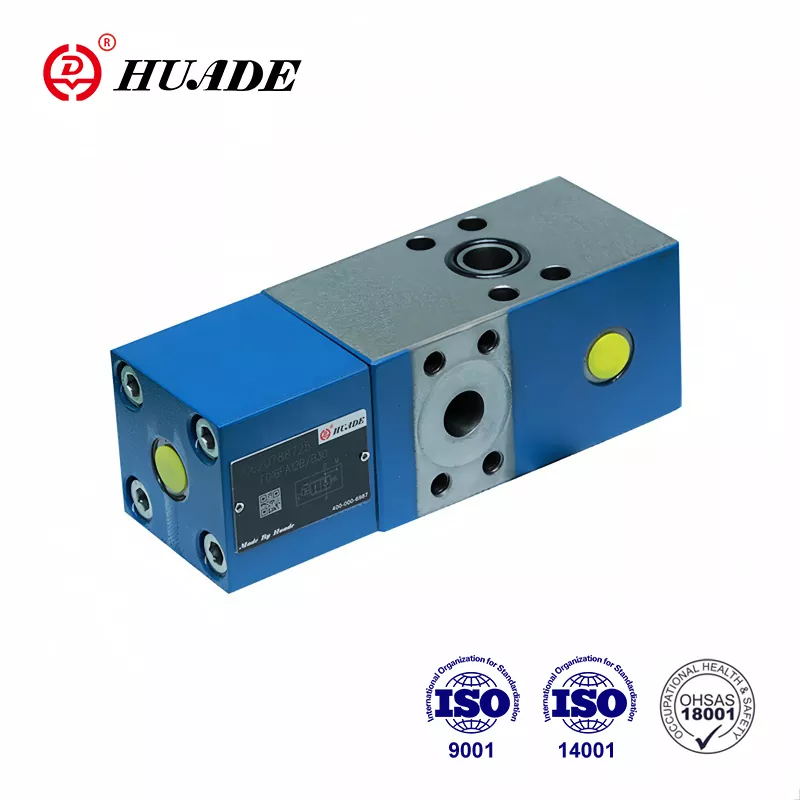

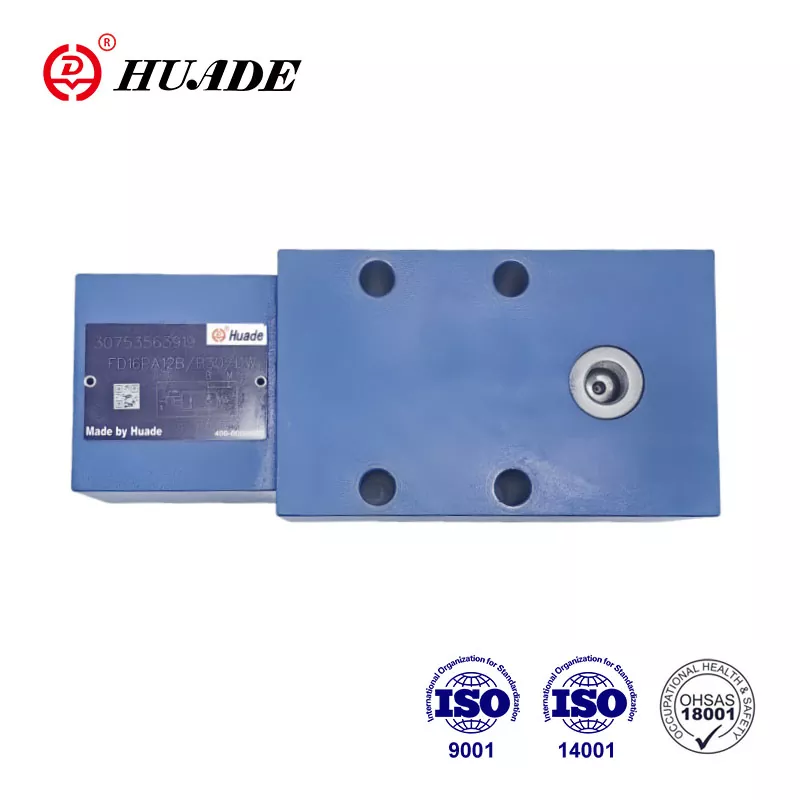

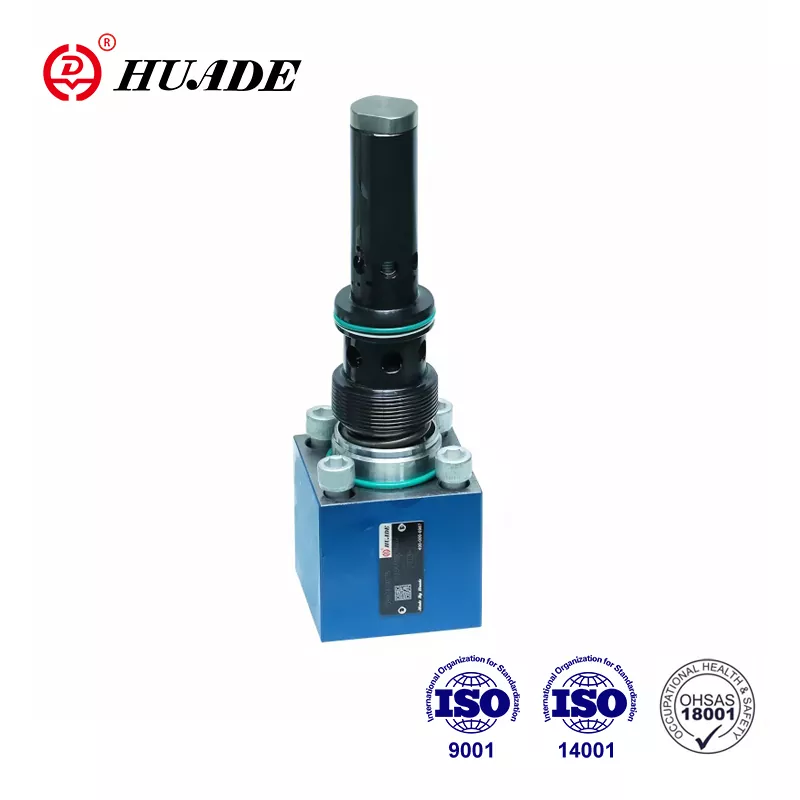

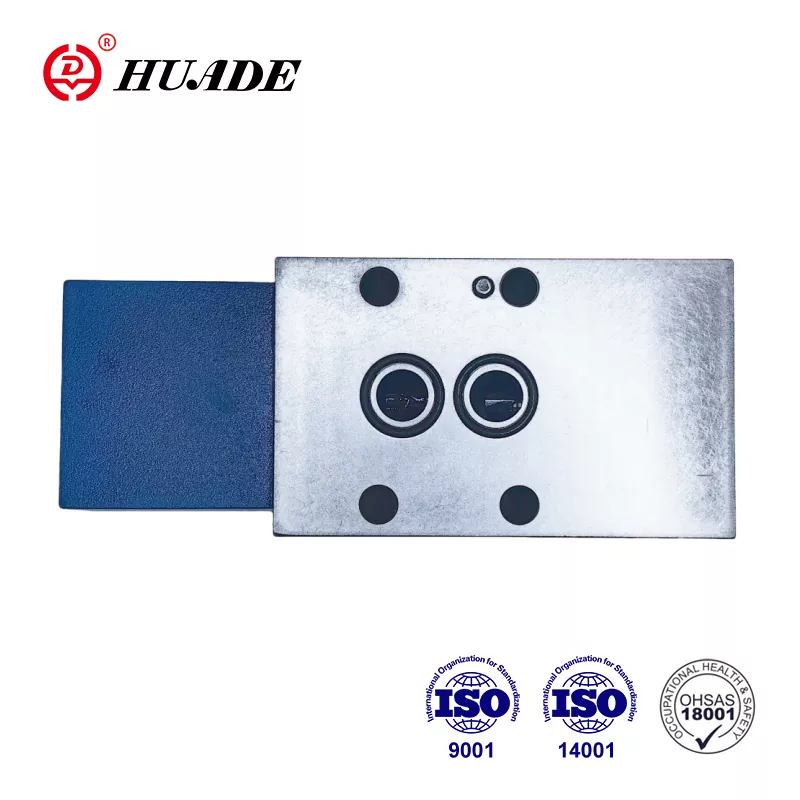

Контролни К-метар вентил ФД 16

Контролни К-метар вентил типа ФД 16 је углавном познат по својој функцији регулације протока. Хуаде Хидраулични вентили типа ФД 16 су компатибилни са Рекротх производима. Чињеница је да Хуаде Хидраулиц има две дугогодишње сарадње са Рекротх-ом. Фабрика више пажње посвећује исплативости и практичности. Фабрика има строг систем тестирања и напредну производну опрему из целог света како би осигурала стабилне перформансе производа.

Параметар производа Цхецк-К-Метер вентила ФД 16

Карактеристике производа и примена Цхецк-К-Метер вентила ФД 16

Карактеристике:

▶ Шема прикључка према ДИН 24 340, од ​​Д,ИСО 5781 и ЦЕТОП - РП 121Х

▶ Неповратни вентил на управљање, без цурења. Контролни К-метар контролише повратни ток К2 у односу на проток који се усмерава на супротну страну актуатора К1 са цилиндрима, при чему се мора узети у обзир однос површина (К2=К1φ).

▶ Бајпас вентил, слободни проток у супротном смеру

▶ Опционо уграђени секундарни вентил за смањење притиска (само за вентил са прирубничким прикључцима).

апликација:

Главна функција контролних К-метара вентила ФД16 је да утиче на брзину хидрауличних мотора и цилиндара независно од оптерећења (спречава бежање). Поред тога, постоји изолована функција за сигурност пуцања цеви.

Секција и симбол контролног К-метарског вентила ФД 16

Контролни К-метар се у основи састоји од кућишта (1), главног отвора (2), пилот дела (3), пилот калема (4), пригушног калема (5) и пригушења пилота (6).

Структура контролног К-метарског вентила ФД 16

Симбол вентила за проверу К-мера ФД 16

Примери кола

Напомена:

Два контролна К-метра се не могу користити за контролу два цилиндра који су присиљени механички да се крећу заједно, пошто синхронизација и исти притисак не могу бити гарантовани у сваком цилиндру.

Због тога цилиндри морају да буду опремљени са два контролна вентила типа СЛ. Контролни К-метар је постављен у заједничку линију.

У овом случају, притисак оптерећења не сме бити већи од 20МПа!
