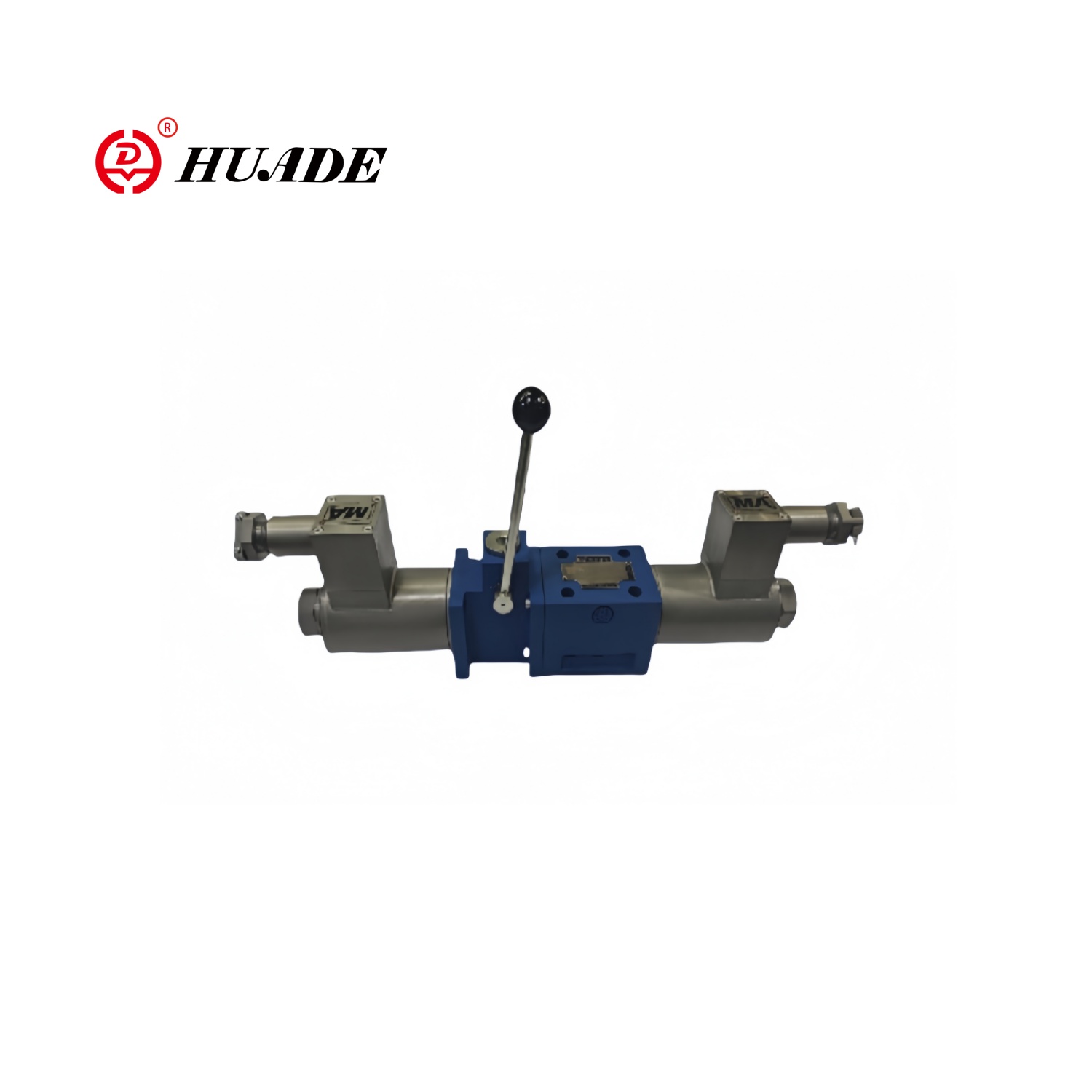

Помоћни вентил отпорни на експлозију са дршком 4ВЕМ10

Помоћни вентил за заштиту од експлозије са дршком за хитне случајеве 4вем10 је индустријски вентил који је посебно дизајниран за запаљиво и експлозивно окружење. Заједнички напон соленоидне вентила 4ВЕМ10 је 24ВД је 24ВДЦ или 220ВАЦ, а завојница отпорна на експлозију мора да одговара напајању на лицу места. Када аутоматска контрола не успе, хитна ручица може брзо да прекине или отвори вентил да спречи цурење или експлозију.

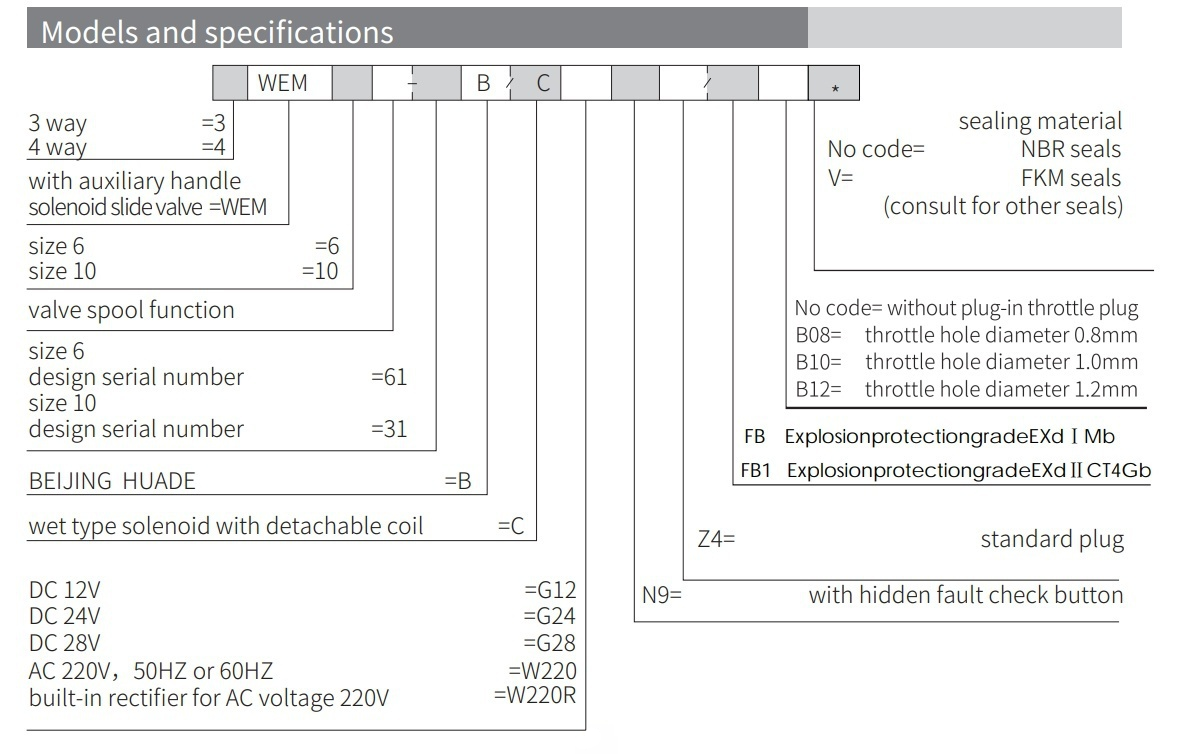

Параметар производа од експлозивног магнетни вентила са дршком 4ВЕМ10

Функција производа и примјена експлозивних вентила отпорна на експлозију са дршком 4ВЕМ10

Карактеристике:

▶ Величина 6 до 10

▶ Максимални радни притисак 350 бара

▶ Максимални радни проток 120 л / мин

▶ Отварање, затварање и смер протока који контролише соленоид и приручник

▶ Мокро-пински соленоид са одвојивим завојницама

▶ Соленоид може да ротира 90 °

▶ Подвлачење монтаже

Примена:

Соленоидни усмерени вентил са дршком за хитну руку 4вем10 се широко користи у цевоводним системима рафинерија и хемијских биљака, станица за дистрибуцију гаса, увоз и извозни цевоводима ЛНГ резервоара за складиштење, систем руне гаса, и подземних вентилационих цевовода.

Одељак и симбол експлозије против соленоидног вентила са руковањем 4вем10

ВЕММ тип усмерен вентил је усмерен вентил за калем који управља соленоидом и оперативном ручком. Контролише увод за отварање, затварање и проток течности.

Солуноидни вентил отпоран на експлозију са дршком 4вем10 углавном се састоји од тела вентила (1), један или два соленоида (2), калем вентила (3), ресетовање пролећа (4) и ручни управљачки уређај.

Рад соленоида:

Када нема снаге, калема за вентил (3) је у неутралном или оригиналном положају под акцијом повратног пролећа. Када сила соленоида (2) делује на калему вентила (3), она се гура из положаја остатка до терминалног положаја. На овај начин се притиска уље врши од П до А и Б до т, или од П до Б и од А до Т. након што је соленоид (2) искључен, повратни пролеће (4) враћа калему вентила (3) у првобитни положај.

Операција помоћне ручке:

Када је соленоид не подстаћи, калем вентила (3) се може померати управљањем помоћне дршке. Окрените помоћну ручицу (5) удесно, тако да оперативне снаге прође кроз ротирајућу осовину (6). Језгро кугличних вентила (7) и водич (8) Закон о калеми за вентил (3), узрокујући да се пресели на лево. Када је помоћна ручка (5). Када се враћате на нулту позицију, калем вентила (3) враћа се у првобитни положај под деловањем пролећа повратка (9).

Структура Помоћни вентил отпорни на експлозију са дршком 4ВЕМ10

Симболи Помоћни вентил отпорни на експлозију са дршком 4ВЕМ10
