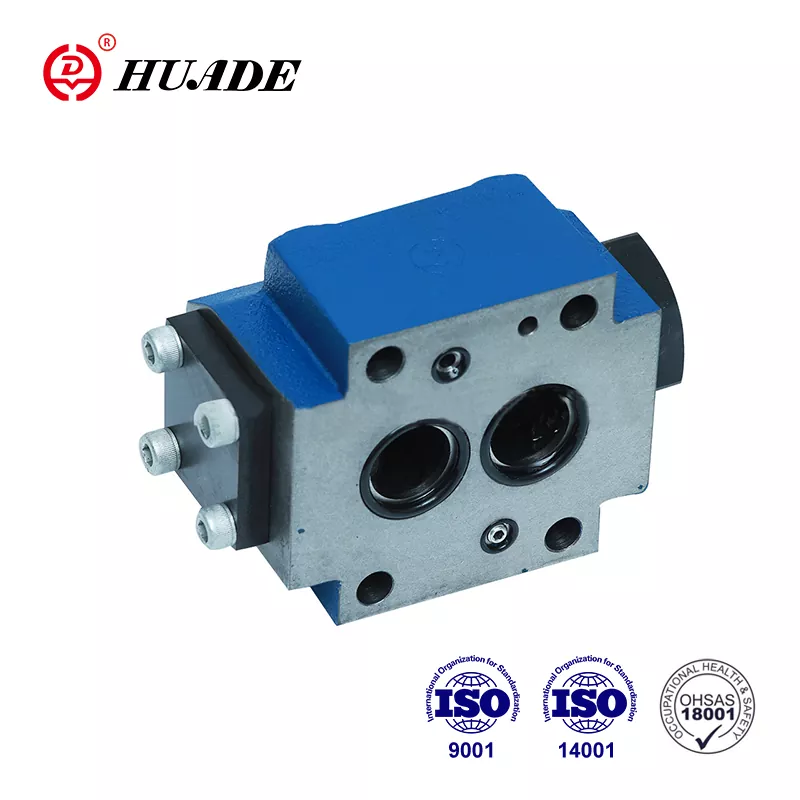

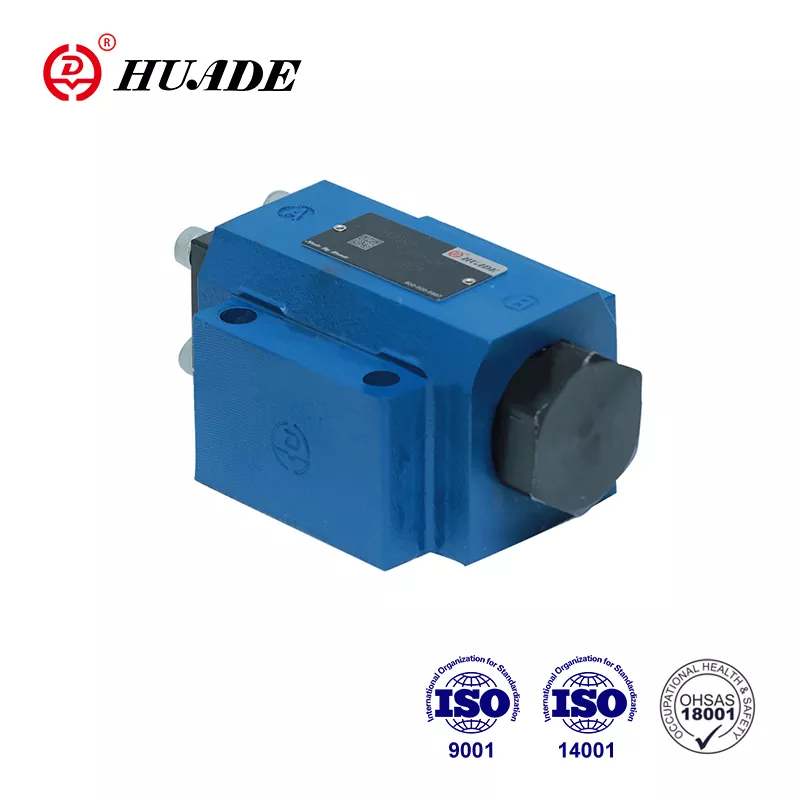

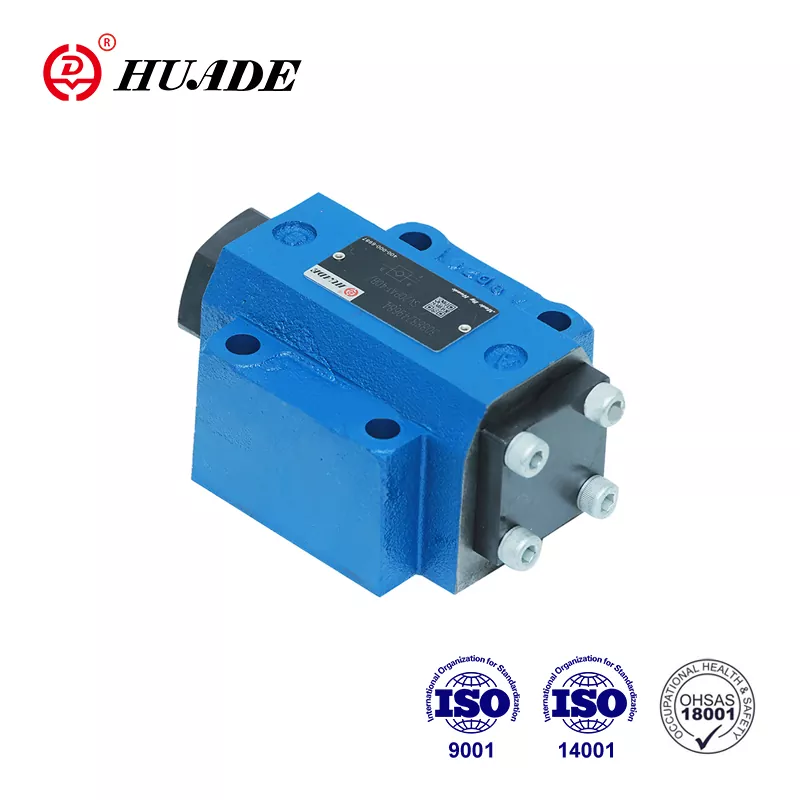

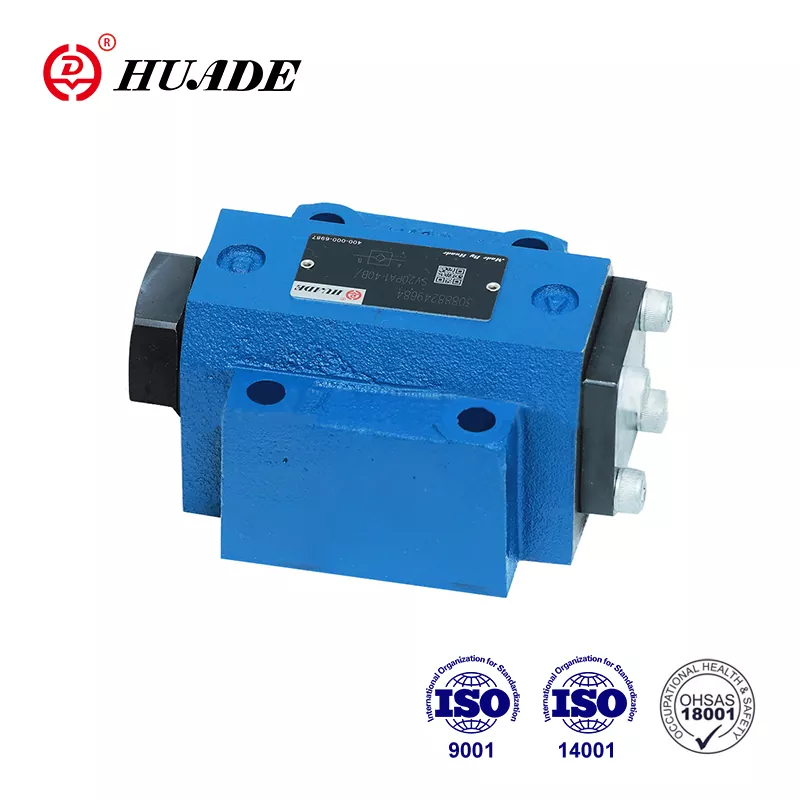

Хуаде је добро познат бренд у Кини. Након оснивања, имала је два дугорочна искуства сарадње са Рекротх-ом. Може у потпуности да замени серију СЛ коју нуди Рекротх. Цена је разумнија. Хуаде® неповратни вентили СЛ серије су конкурентни са добрим квалитетом и нижом ценом. Хуаде ставља велики нагласак на квалитет. Фабрика је прошла ИСО9001, ИСО14001 и ОХ САС18001. Хуадеови хидраулични вентили се широко користе у војној индустрији и другим областима због врхунских перформанси. Сви Хуаде® неповратни вентили биће упаковани у стандардне картоне плус водоотпорну пластичну амбалажу.
|
Технички подаци |
||||||
|
Стиле |
10 |
16 |
20 |
25 |
30 |
|
|
Тежина |
монтажа на подлогу (кг) |
1.8 |
- |
4.7 |
- |
7.8 |
|
навојни спој (кг) |
2.1 |
5.4 |
5.4 |
10 |
10 |
|
|
Положај уградње (㎫) |
Опционо |
|||||
|
Смер протока (㎫) |
Од А до Б слободно, од Б до А кроз отвор |
|||||
|
Радни притисак, мак.(㎫) |
0,5~315 |
|||||
|
Контролни притисак, мак (㎫) |
0,5~315 |
|||||
|
Контролна запремина - порт Кс (цм3) |
2.5 |
10.8 |
10.8 |
19.27 |
19.27 |
|
|
Контролна запремина - порт И (цм3) |
2 |
9.6 |
9.6 |
17.5 |
17.5 |
|
|
Контролне области - област А1 (цм3) |
1.3 |
3.46 |
3.46 |
5.72 |
5.72 |
|
|
-површина А2 (цм3) |
0.33 |
0.7 |
0.7 |
1.33 |
1.33 |
|
|
-површина А3 (цм3) |
3.8 |
10.17 |
10.17 |
16.61 |
16.61 |
|
|
-површина А4 (цм3) |
0.79 |
1.13 |
1.54 |
1.54 |
||
|
Течност под притиском |
Минерална уља (за НБР заптивање) или фосфатни естар (за ФПМ заптивање) |
|||||
|
Распон температуре флуида под притиском (℃) |
-30～+80 |
|||||
|
Опсег вискозитета (мм2/с) |
2,8 до 500 |
|||||
Карактеристике:
▶ неповратни вентил контролисан течношћу
▶ За монтажу на подлогу, шаблон за монтажу према ДИН 24 340
▶ Спој са подплатом или навојним навојем
▶ Са или без прикључка за цурење
▶ Са или без предотварања
▶ Тип са предотварањем, влажном декомпресијом
▶ 4 притиска отварања
▶ Пренос на Дин 24 340 од А, 1СО 4401 и ЦЕТОП-РП 121Х
Неповратни вентили СЛ су хидраулички пилотски неповратни вентили у дизајну типа капе који се могу отворити да би се омогућило ниско у било ком смеру.
Ови вентили се користе за изолацију радних кругова под притиском, као заштита од спуштања оптерећења када дође до прекида водова или против пузајућих покрета хидраулички закључаних актуатора.
У основи, ови вентили се састоје од кућишта (1), клапног вентила (2), компресионе опруге (3), контролног калема (4) као и предотварања, као и кугличног вентила (5), опционо.
Вентил омогућава слободан проток од А до Б, у супротном смеру клапна (2) се додатно на силу опруге држи на свом седишту притиском система.
Преко прикључка за притисак на контролном прикључку Кс управљачки клип (4) се помера удесно. Ово гура куку (2) са седишта. Сада вентил такође може имати проток од Б до А.
Да би се обезбедило правилно отварање вентила преко контролног клипа (4) неопходан је одређени минимални контролни притисак.
Овај вентил има додатно предотварање. Преко прикључка за притисак на контролном прикључку Кс управљачки клип (4) се гура удесно.
Ово прво гура лопту (5), а затим лоптицу (2) са седишта. Сада вентил такође може имати проток од Б до А. Због предотварања долази до пригушене декомпресије течности под притиском. Овим се избегавају могући удари притиска
Функција овог вентила је у принципу иста као и вентила СВ. Разлика је у додатном отвору за цурење И. Овим је подручје прстена контролног клипа (4) одвојено од прикључка А.
Притисак присутан на прикључку А утиче само на област А4 контролног клипа (4).
Поглед у резу неповратног вентила типа СЛ. .ПБ
(са отвором за цурење, без претходног отварања)
