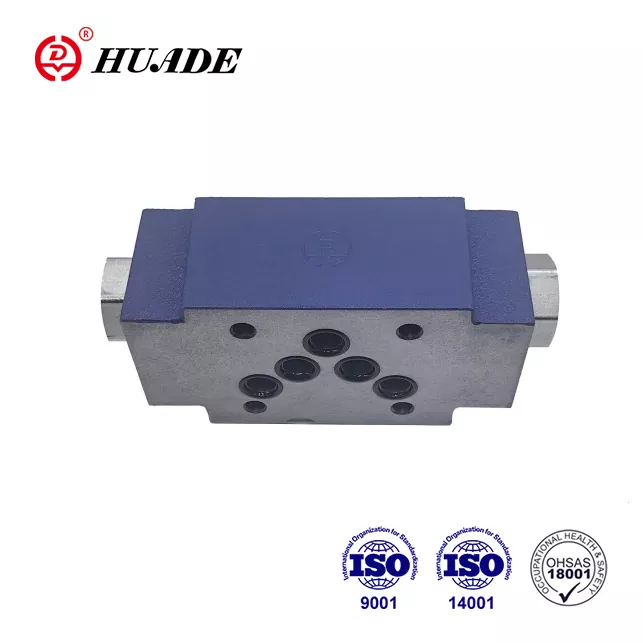

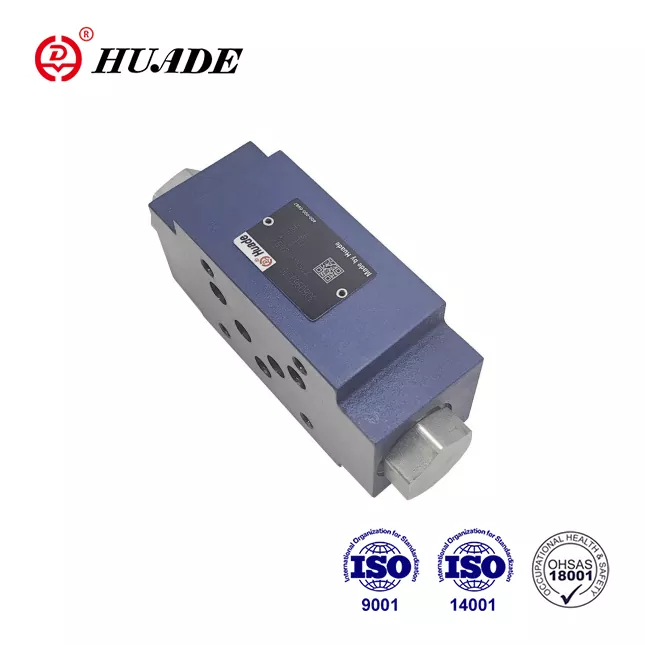

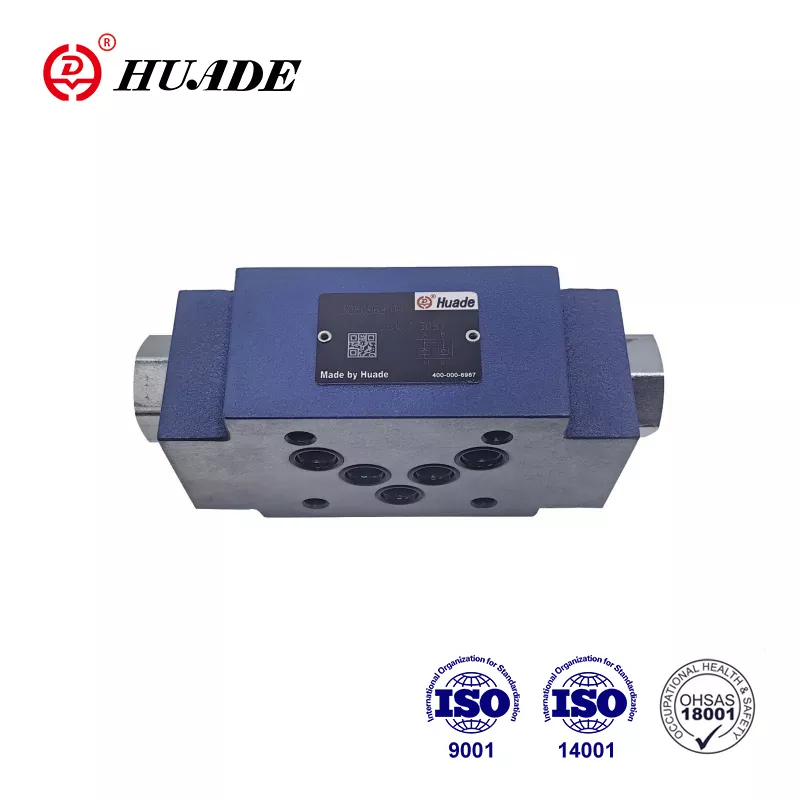

Сендвич плоча неповратног вентила З2С 10

Хуаде је уградио најсавременију технологију из Рекротх-а због седам година искуства у сарадњи са Рекротх-ом од 1979. Неповратни вентил З2С 10 из Хуадеа је приступачна алтернатива истој серији из Рекротх-а. Хуаде је прошао  међународни стандард, односно ИСО9001, ИСО14001 и ОХ САС18001. Сваки неповратни вентил З2С 10 се подвргава ригорозном тестирању пре него што напусти фабрику како би се обезбедиле врхунске перформансе. Хуаде® хидраулични вентили се широко користе у инжењерингу и грађевинским машинама, металургији, алатним машинама, заштити животне средине, бродоградњи, ваздухопловству, железничком транзиту, нафтној и петрохемијској, војној индустрији и другим областима. То је добро познат национални бренд у Кини. Напреднији је у технологији и издржљивији од сличних производа у овој линији.

Параметар производа сендвич плоче неповратног вентила З2С 10

Карактеристике производа и примена сендвич плоче неповратног вентила З2С 10

Карактеристике:

▶ За употребу у вертикалним склоповима за слагање

▶ За непропусно затварање једног или два сервисна прикључка

▶ Шема преноса на Дин 24 340 облик А, ИСО4401 и ЦЕТОП - РП 121Х

апликација:

Овај пилотски контролни вентил З2С се користи за вертикално слагање. Може заптити један или два радна отвора за уље без цурења по потреби.

Функције, пресеци и симболи сендвич плоче неповратног вентила З2С 10

Неповратни вентили тип З2С 10 су типа сендвич плоча. Користе се за затварање једног или два сервисна прикључка без цурења, чак и на дуже временске периоде. Слободан проток се јавља од А1 до А2 или Б1 до Б2. Проток у А1 Б1 у супротном смеру је блокиран. Када течност тече од А1 до А2, калем (1) се притиска и гура удесно, чиме се отвара куглични вентил (2) који затим отвара клапну (3). Да би се обезбедило правилно затварање вентила, сервисни портови А2 Б2 смерног вентила морају бити повезани са резервоаром у неутралном положају.

Симбол З2С

Поглед у изрезу на З2С 10

Типичан пример кола за З2С
